Szczegóły Produktu:
Zapłata:
|
| Zmierzenie: | Zakres: Ra,Rq: 0,005~16,00m | Dokładność: | <10% |
|---|---|---|---|
| Fluktuacja: | wartości wyświetlanej <6% | Rozstrzygnięcie: | 0,001/0,01/0,1 |
| Zasilanie: | Akumulator litowo-jonowy | Udar jazdy: | 17,5 mm/0,7 cala |
| Podkreślić: | Maszyna do badania chropowatości powierzchni SRT-6210,miernik chropowatości powierzchni akumulatora |
||

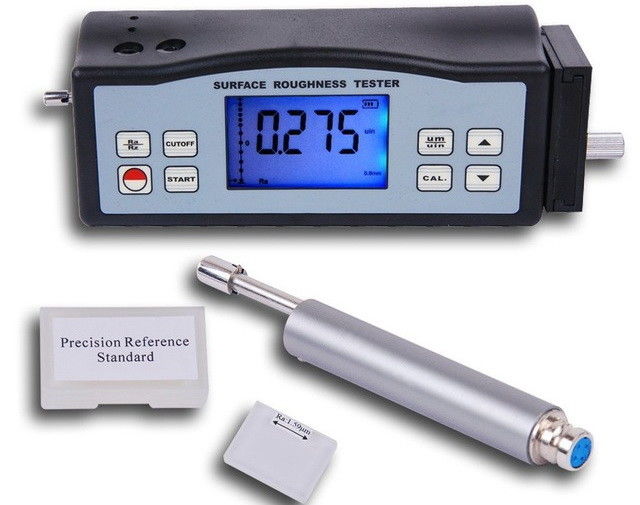

Wykorzystuje się urządzenie do pomiaru grubości powierzchni akumulatora SRT-6210 z pomiarami Ra, Rz, Rq, Rt
Pobierz dane techniczne:iqualitrol Tester szorstkości powierzchni SRT-6210
Zastosowanie:
Szeroko stosowane w zakładach produkcyjnych do pomiaru chropowitości powierzchni różnych części obróbkowych.
Specyfikacje techniczne:
| Standardy | GB/T6062, ISO4287, DIN4768, JIS B, ANSI46.1 | ||
| Parametry | Ra,Rq,Rz,Rt | ||
| Zakres pomiarowy | Ra, Rq:0.005~16.00 m Rz,Rt:0.020~160.0m /0.020~629.9 cala /0.078~6299 cala |
||
| Dokładność | <<10% | ||
| Zmiany wartości wyświetlania | <<6% | ||
| Rozstrzygnięcie | 0.001/0.01/0.1 | ||
| Czujnik | Promień szpilki sondy | 5m | |
| Materiał szpilki sondy | Diament | ||
| Siła pomiaru sondy | 4mN ((0,4gf) | ||
| Kąt sondy | 90 | ||
| Pionowy promień głowicy kierowniczej | 48 mm | ||
| Maksymalny czas jazdy | 17.5 mm/0.7 cali | ||
| Długość granicy (l) | 0.25mm,00,8 mm,2.5 mm | ||
| Prędkość jazdy | Pobieranie próbek | Jeżeli długość = 0,25 mm, Vt = 0,135 mm/s | |
| Jeżeli długość = 0,8 mm, Vt = 0,5 mm/s | |||
| Jeżeli długość = 2,5 mm, Vt = 1 mm/s | |||
| Powrót | Vt = 1 mm/s | ||
| Filtr cyfrowy profilu | RC, PC-RC, GAUSS, DP | ||
| Długość oceny | 1~5L Opcjonalnie | ||
| Zapamiętanie danych | 7 Grupy | ||
| Warunki eksploatacji | Temperatura: 0~50°C Wilgotność: < 80% RH | ||
| Zasilanie | Wbudowany akumulator litowo-jonowy | ||
| Wymiary | 140x52x48 mm | ||
| Waga | 420 g | ||
| Standardowe akcesoria | Jednostka główna | ||
| Standardowa tablica próbkowa SSP-100 | |||
| Standardowy czujnik SSP-100 | |||
| Mały śrubokręt | |||
| Adapter zasilania | |||
| Pozycja przewozowa (B09) | |||
| Podręcznik obsługi | |||
| Akcesoria optyczne | Kabel RS-232C z oprogramowaniem | ||
| Adapter Bluetooth z oprogramowaniem | |||
| Przesunięcie SER-150 | |||
| Styl SRP-110 | |||
| Sonda zakrzywienia SRP-120 | |||
| Stand pomiarowy SRS-1 | |||
Charakterystyka:
Kompatybilne z czterema normami ISO, DIN, ANSI i JIS.
Wielokrotne pomiary parametrów: Ra, Rz, Rq, Rt.
Wysoce zaawansowany czujnik indukcji.
Cztery metody filtrowania fal: RC, PC-RC, GAUSS i D-P.
Wbudowana bateria litowo-jonowa i układ sterowania o dużej pojemności.
Niewielki, lekki i łatwy w obsłudze.
Ręczne lub automatyczne wyłączenie.
Może zapamiętywać 7 grup wyników pomiarów i warunków pomiarowych do późniejszego użycia lub pobrania na komputer.
Konwersja metryczna/imperialna.
Użyj wyjścia danych USB/RS-232 do połączenia z komputerem.
Zapewnić wybór wyjścia danych Bluetooth.
Zasada działania:
Przy pomiarze szorstkości powierzchni czujnik umieszczany jest na powierzchni, a następnie równomiernie przesuwa się wzdłuż powierzchni, napędzając mechanizm wewnątrz testownika.
Czujnik odbiera szorstkość powierzchni poprzez wbudowaną sondę.Ta nierówność powoduje przesunięcie sondy, co powoduje zmianę ilości indukcyjnej cewki indukcyjnej w celu generowania sygnału analogowego, która jest proporcjonalna do chropowitości powierzchni na końcu wyjściowym o czułości fazowej.
Wyłączny DSP przetwarza i oblicza wyniki pomiarów, a następnie wyświetla je na ekranie LCD.
