Szczegóły Produktu:
Zapłata:
|
| Oś Z: | Skok 200mm | Dokładność: | Oś X/Y: ≤3+L/200(um) |
|---|---|---|---|
| Wizja: | Kolorowa kamera CCD 1/2”. | Oprogramowanie: | Szybki pomiar 4.1/4.2 |
| Szkła powiększające: | 6,5-krotny współosiowy obiektyw zmiennoogniskowy z napędem silnikowym | Silnik: | Serwomotor z podwójną pętlą zamkniętą |
| Podkreślić: | System pomiaru wideo CNC,System pomiarowy wideo 200 mm,6.5X Maszyna pomiarowa widzenia |
||

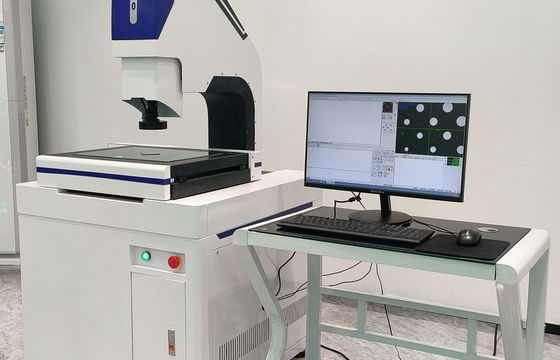

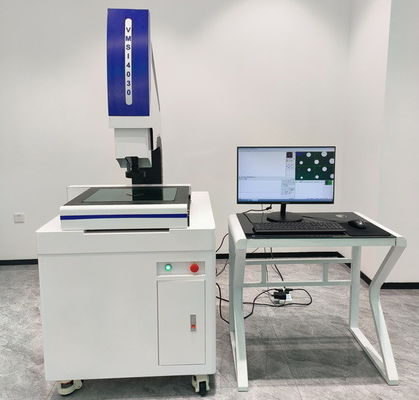

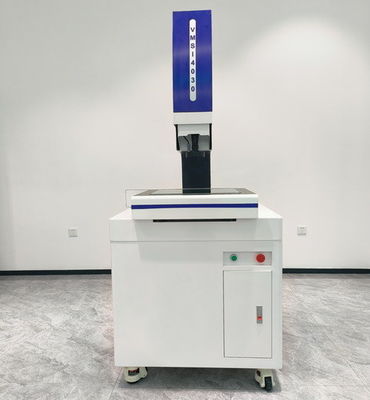

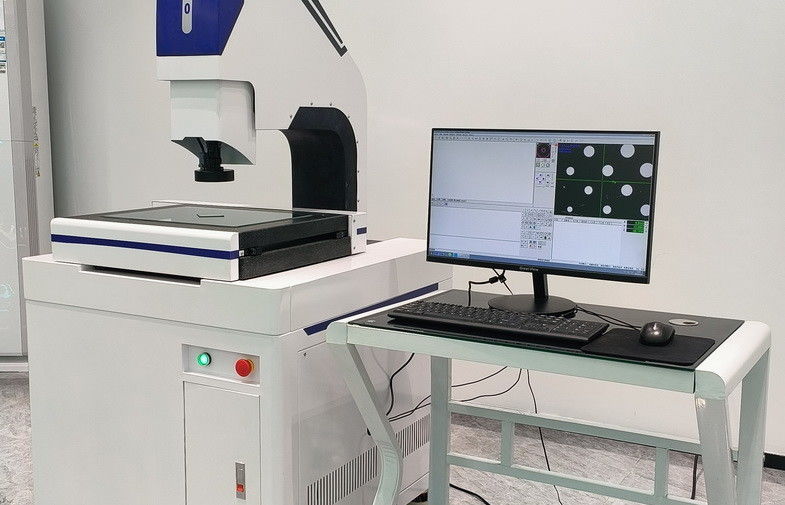

Automatyczny system kontroli widzenia CNC CMM Maszyna koordynująca instrument pomiarowy optyczny
Krótkie wprowadzenie:
Instrument ten jest stosowany głównie do pomiarów 2D i może obsługiwać określone pomiary 3D w razie potrzeby. Jest to maszyna pomiarowa o wysokiej precyzji i wysokiej wydajności.
Zaprojektowany i wyprodukowany przez iqualitrol, firmę z ponad 10-letnią historią w zakresie precyzyjnych systemów pomiarowych,Maszyny do pomiaru wideo są dobrej jakości i niezawodne i są stosowane w dziedzinie maszyn., elektronika, przyrządów, liczników, zegarków, przemysłu lekkiego, tworzyw sztucznych oraz komór pomiarowych, laboratoriów instytutów i uniwersytetów, instytutów badawczych,departamenty i warsztaty weryfikacji metrologicznej, itp.
Układ pomiarowy iqualitrol Vision to maszyna, która umożliwia urządzeniu obliczeniowemu inspekcję, pomiar, ocenę i identyfikację obiektów nieruchomych lub poruszających się.te maszyny używają zautomatyzowanej kontroli.
Charakterystyka:
1, Precyzyjny przewodnik i śrubka, podwójny serwo silnik z zamkniętą pętlą w celu zapewnienia wysokiej prędkości pomiaru, dokładności i stabilności;
2, regulowane oświetlenie LED z 48 podziałami, sterowane przez oprogramowanie i z funkcją pamięci;
3Zaawansowany 6.5X silnikowy obiektyw zoomowy i 1/2 ̊ kolorów wysokiej rozdzielczości kamera CCD;
4, 3-osiowy wysokiej dokładności GSI lub Renishaw 0,5um skali liniowej;
5, system nawigacji CCD, umożliwiający szybkie zlokalizowanie pozycji pomiarowej próbki i poprawę prędkości pomiaru;
6, Potężne w pełni automatyczne oprogramowanie pomiarowe QM4.1, edycja / zapisanie / wprowadzenie programu, a następnie automatyczne uruchomienie.
Specyfikacje techniczne:
| 2Model 5D | VMS-3020CNC | VMS-4030CNC | VMS-5040CNC | ||
| Model 3D | VMS-3020CNCP | VMS-4030CNCP | VMS-5040CNCP | ||
| Oś X, oś Y Podróż | 300x200 mm | 400x300 mm | 500x400 mm | ||
| Oś Z Podróż | 200 mm | ||||
| X/Y/Z Skala liniowa ((2.5D) | Rozstrzygnięcie:00,0005 mm | ||||
| Dokładność | Oś X/Y:≤3+L/200(um); Oś Z:≤4+L/200(um | ||||
| Powtarzalność | ±2um | ||||
| System wideo |
1/2 ̊ kolorowa kamera CCD 6.5X Silnikowa soczewka zoomowa |
||||
| Oświetlenie | Kontur | regulowane oświetlenie LED o temperaturze 256 stopni regulowane oświetlenie LED o temperaturze 256 stopni |
|||
| Powierzchnia | |||||
| Pomiar 3D | Moduł 3D i UK Renishaw MCP-K2 Touch Probe | ||||
| Oprogramowanie pomiarowe | Szybkie pomiary 4.1/4.2 | ||||
| Maksymalna pojemność ładunkowa | 35 kg | 30 kg | 25 kg | ||
| Wymiar | 860x740x1760 | 1060x740x1760 | 1160x940x1760 | ||
| Waga netto | 250 kg | 300 kg. | 360 kg | ||
Standardowa dostawa:
| Oprogramowanie pomiarowe | Kamera CCD | Zwierciadło zoomowe z silnikiem | 100 mm długości bloku |
| Blok kalibracyjny | Karta przechwytywania DH | 48 Oświetlenie LED z podziałem | "Renishaw Probe MCP-K2 (((3D) " |
| Karta sterowania ruchem | Przeniesienie skali U3 | Nawigacja CCD | Szafa robocza |
| Skala liniowa | Operacja Joystick | System PC |
Akcesoria opcjonalne:
| Zbadacz Renishaw MCP-K1 ((3D) | 0.5X Cel pomocniczy | 2X Cel pomocniczy |
| Zbadacz Renishaw MCP-K1 ((3D) | 12.5X silnikowy obiektyw zoomowy | System pomiarowy laserowy |
Funkcje:
Instrument pomiarowy obrazu może dokładnie mierzyć punkty, linie, kółka i inne elementy i posiada potężną funkcję wyjściową raportu,który jest szczególnie odpowiedni do pomiaru szerokiej gamy produktów w dużych ilościach.
Szeroko stosowane w maszynach, elektronikach, formie, formowaniu wtryskowym, sprzęcie, gumie, urządzeniach elektrycznych niskiego napięcia, materiałach magnetycznych, precyzyjnym sprzęcie, precyzyjnym tłoczeniu, złączach,łączniki, terminale, telefony komórkowe, sprzęt domowy, komputery (komputery), telewizory z ciekłymi kryształami (LCD), drukowanie Płyty obwodów (PCB), samochody, sprzęt medyczny, zegary,instrumenty, i innych gałęzi przemysłu.
Obiekt pomiarowy:
Płyty LCD, FPC, PCB, płyty obwodów, śruby, sprężyny, zegarki, zegarki, liczniki, złącza (złącza, końcówki), zęby biegów, obudowy, nitki, szablony promieniowania, szablony nitek, przewody i kable, narzędzia,łożyska, sprzętu, części do pieczętowania, ekranów, ekranów testowych, ekranów cementowych, paneli sieciowych (sieci stalowych, szablonów SMT) itp.
Element pomiarowy:
Długość, szerokość, wysokość, odległość do otworu, rozstawienie, rozstawienie pinów, grubość, łuk, średnica, promień, rowka, kąt, kąt R itp.
