Szczegóły Produktu:
Zapłata:
|
| JT14A (wyprostowany): | duża odległość robocza obiektywu, duża powierzchnia stołu roboczego i duży zakres rozmiarów | JT14B (z tyłu): | szeroko stosowane w przemyśle maszynowym, przemyśle przyrządów pomiarowych, przemyśle zegarków |
|---|---|---|---|
| Oświetlenie: | Oświetlenie powierzchni jest symetryczne i jasne, obraz jest wyraźny | stół roboczy: | Ruch precyzyjnego stołu roboczego jest wygodny i wygodny |
| Góra soczewki: | wygodne wymiana powiększenia i dokładna lokalizacja | Powiększenie: | 10X, 20X, 50X |
| Podkreślić: | Projektor cyfrowego pomiaru profilu pionowego,Projektor profili pionowych z trzema obiektywami |
||

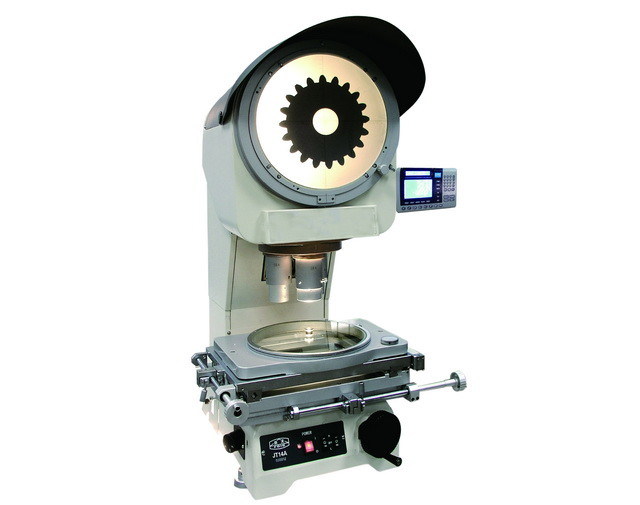

Trzyobiektywowy cyfrowy profilometr pionowy JT14 z ekranem 12 cali
Pobierz dane techniczne: Profilometr pomiarowy iqualitrol JT14
Zakresy zastosowań:
Seria iqualitrol JT14 może skutecznie mierzyć różne profile, przekroje i kształty powierzchni złożonych elementów obrabianych, takich jak szablony, wykrojniki, krzywki, koła zębate, matryce, gwinty, frezy kształtowe, merceryzatory, frezy.
Może być szeroko stosowany w przemyśle maszynowym, przemyśle przyrządów pomiarowych, przemyśle zegarmistrzowskim, przemyśle produkcji form, przemyśle elektronicznym oraz w odpowiednich stacjach metrologicznych w fabrykach.
Specyfikacje techniczne:
| Modele | Prosty (JT14A), Odwrócony (JT14B) |
| Ekran projekcyjny | φ300mm |
| Zakres obrotu | 0°~360° |
| Rozdzielczość kąta obrotu | 1′ |
| Dokładność kąta obrotu | 6′ |
| Powiększenie obiektywu | 10X, 20X, 50X, 100X |
| Pole widzenia obiektywu | φ30mm, φ15mm, φ6mm, φ3mm |
| Odległość robocza obiektywu | 74mm, 69mm, 63mm, 41mm |
| Błąd powiększenia | 0,08% |
| Zakres współrzędnych X-Y (mm) | 150*100mm, 200*150mm, 250*150mm |
| Współrzędna Z (ogniskowanie) (mm) | 0~100mm |
| Wymiary stołu roboczego | 350×240, 400×280, 450×286 |
| Rozdzielczość | 0,001mm |
| Obraz | Prosty (JT14A), Odwrócony (JT14B) |
| Dokładność przyrządu | (3+L/75)μm |
| Udźwig | 10kg, 15kg, 20kg |
| Wymiary całkowite (mm) | 410×650×1070 |
| Oświetlenie transmisyjne | Lampa halogenowa 24V 150W |
| Oświetlenie odbiciowe | Lampa halogenowa 24V 150W |
| Napięcie znamionowe | AC110V/220V, 50/60Hz |
| Waga głównej jednostki | 90kg |
Główne cechy:
-Posiada dużą odległość roboczą obiektywu, dużą powierzchnię stołu roboczego i duży zakres rozmiarów.
-Oświetlenie powierzchni jest symetryczne i jasne, a obraz jest wyraźny.
-Kształt precyzyjnego stołu roboczego jest nowatorski i piękny, a jego ruch jest wygodny i praktyczny.
-Pudełko projekcyjne góra-dół, wykorzystujące zaawansowany system prowadnic, zastępuje tradycyjną platformę roboczą góra-dół i ma duży zakres współrzędnych osi Z.
-Wykorzystuje system oświetlenia konturowego i powierzchniowego, intensywność światła można regulować wraz ze zmianą powiększenia w celu zmniejszenia różnicy jasności na ekranie podczas przełączania między wysokim a niskim powiększeniem obiektywu.
-Posiada trzy głowice obiektywów, wygodną wymianę powiększenia i precyzyjne pozycjonowanie.
-Ma wykwintny kształt i jest wygodny w użyciu.
Parametry techniczne:
-Średnica ekranu: Φ300mm
-Zakres obrotu ekranu: 0°~360°
-Podziałka kąta obrotu: 1'
-Dokładność kąta obrotu: 6'
-Obiektyw
Powiększenie Pole widzenia na obiekcie (mm) Odległość robocza (mm)
10X, fov Φ30, WD 74
20X, fov Φ15, WD 69
50X, fov Φ 6, WD 63
-Błąd powiększenia 0,08%
-3 rodzaje stołów roboczych
Rozmiar stołu Współrzędna X (mm) Współrzędna Y (mm) Współrzędna Z (mm)
350 X 240 150 100 100
400 X 280 (standard) 200 150 100
450 X 286 250 150 100
-Rozdzielczość skali liniowej: 0,001mm
-Dokładność osi X, Y: (4+L/25) μm, jednostka L: Mm
-Obciążenie stołu roboczego: 15kg
-Źródło oświetlenia:
Oświetlenie konturowe: lampa halogenowa 24V150W
Oświetlenie powierzchniowe: lampa halogenowa 24V150W
-System chłodzenia: Dwa szybkie wentylatory osiowe zapewniają silne odprowadzanie ciepła.
-Zasilanie: 110V/220V (AC), 50/60Hz
-Wymiary maszyny: 410*650*970~1070mm
-Waga maszyny: 90kg
