| JT14A (wyprostowany): | duża odległość robocza obiektywu, duża powierzchnia stołu roboczego i duży zakres rozmiarów | JT14B (z tyłu): | szeroko stosowane w przemyśle maszynowym, przemyśle przyrządów pomiarowych, przemyśle zegarków |
|---|---|---|---|
| Oświetlenie: | Oświetlenie powierzchni jest symetryczne i jasne, obraz jest wyraźny | stół roboczy: | Ruch precyzyjnego stołu roboczego jest wygodny i wygodny |
| Góra soczewki: | wygodne wymiana powiększenia i dokładna lokalizacja | Powiększenie: | 10X, 20X, 50X |
| Podkreślić: | Projektor cyfrowego pomiaru profilu pionowego,Projektor profili pionowych z trzema obiektywami |
||

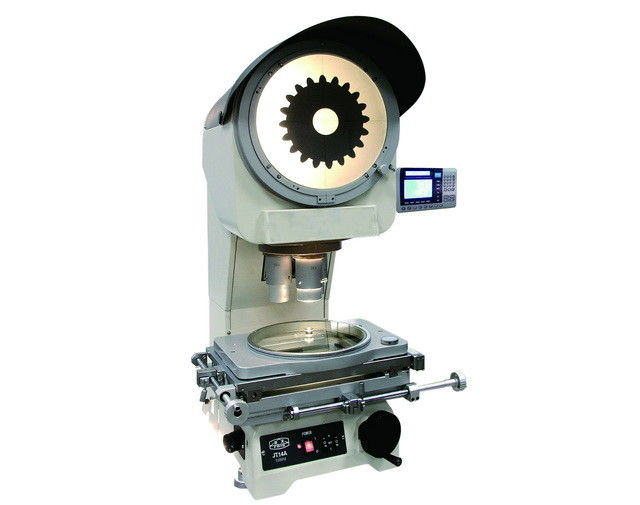

Wieża Trzy soczewki cyfrowe mierzące profili pionowych projektor JT14 z 12 "ekranu
Pobierz dane techniczne:iqualitrol Profilak pomiarowy JT14
Zakres zastosowań:
iqualitrol seria JT14 może skutecznie mierzyć różne profile, sekcje i kształty powierzchni złożonego obrabiarkę, takie jak szablon, pierścienie, kam, przekładnia, macierz, nici,obróbka do formowania, Merceryz, Cutter.
Może być szeroko stosowany w przemyśle maszynowym, przemyśle przyrządów pomiarowych, przemyśle zegarmistrzowskim, przemyśle produkcyjnym, przemyśle elektronicznym i względnej stacji pomiarowej w fabryce.
Specyfikacje techniczne:
| Modele | Wyruszony ((JT14A), OdwrotnyJT14B) |
| Ekran projekcyjny | φ300 mm |
| Zakres obrotu | 0°~360° |
| Rozstrzygnięcie kąta obrotu | 1′ |
| Dokładność kąta obrotu | 6′ |
| Zwiększenie obiektywne | 10X, 20X, 50X, 100X |
| Pole widzenia obiektywu | Środki odnośnikowe |
| Celowa odległość pracy | 74mm, 69mm, 63mm, 41mm |
| Błąd powiększenia | 00,08%. |
| Zakres współrzędnych X-Y (mm) | 150*100mm, 200*150mm, 250*150mm |
| Z - współrzędna (Fokusowanie) ((mm) | 0~100 mm |
| Wymiary stołu roboczego | 350×240, 400×280, 450×286 |
| Rozstrzygnięcie | 00,001 mm |
| Zdjęcie | Wyruszony ((JT14A), OdwrotnyJT14B) |
| Dokładność przyrządu | (3+L/75) μm |
| Pojemność ładunkowa | 10kg, 15kg, 20kg |
| Całkowity rozmiar ((mm) | 410×650×1070 |
| Oświetlenie przekładni | Lampa wolframowa halogenowa 24V 150W |
| Oświetlenie odbijające | Lampa wolframowa halogenowa 24V 150W |
| Napęd nominalny | AC110V/220V, 50/60Hz |
| Waga komputera głównego | 90 kg |
Charakterystyka:
- Ma dużą odległość roboczą obiektywu, dużą powierzchnię stołu roboczego i duży zakres rozmiarów.
- Światło powierzchni jest symetryczne i jasne, a obraz jest czysty.
-Kształt wysokiej precyzji stołu roboczego jest nowatorski i piękny, a jego ruch jest wygodny i wygodny.
-Płaszczyzna projekcyjna z góry w dół przyjmująca zaawansowany system prowadzenia zastępuje tradycyjną platformę operacyjną z góry w dół i ma duży zakres współrzędnych osi Z.
- Przyjmuje system oświetlenia konturowego i powierzchniowego,Intensywność światła może być skoordynowana, gdy powiększenie zostało zmienione w celu zmniejszenia różnicy jasności na ekranie podczas przesyłania wysokiego powiększenia i niskiego powiększenia obiektywu.
- Ma trzy wieże, wygodną wymianę powiększania i precyzyjną lokalizację.
- Ma znakomity kształt i jest wygodny w obsłudze.
Parametry techniczne:
Średnica ekranu: Φ300 mm
- Zakres obrotu ekranu: 0°~360°
-skala wskaźnika kąta obrotu: 1"
- Dokładność kąta obrotu: 6'
- Soczewka.
Zwiększenie Pole widzenia obiektu ((mm) Odległość robocza ((mm)
10X, fov Φ30, WD 74
20X, fov Φ15, WD 69
50X, fov Φ 6, WD 63
Błąd powiększania 0,08%
-3 Rodzaj staży pracy
Rozmiar tabeli współrzędna X (mm) współrzędna Y (mm) współrzędna Z (mm)
350 X 240 150 100 100
400 X 280 (standardowy) 200 150 100
450 X 286 250 150 100
-Rozstrzygnięcie w skali liniowej: 0,001 mm
- Dokładność osi X, Y: (4+L/25) μm, jednostka L: mm
- obciążenie stołu roboczego: 15 kg
- Źródło oświetlenia:
Oświetlenie konturowe: lampa halogenowa wolframowa 24V150W
Oświetlenie powierzchniowe: lampa halogenowa wolframowa 24V 150W
- System chłodzenia: dwa szybkie wentylatory aksyjne mogą prowadzić do silnego promieniowania cieplnego.
- Moc: 110V/220V (AC), 50/60Hz
- wymiary maszyny: 410*650*970~1070mm
- Masa maszyny: 90 kg
