| JD-25C: | Przetwarzanie danych Maszyna do pomiaru długości uniwersalnej | JD-25H: | Uniwersalna maszyna do pomiaru długości o wysokiej precyzji przetwarzania danych |
|---|---|---|---|
| zoptymalizowany design kwadratowy: | w celu zapewnienia stabilności ruchomych osiągów podczas pomiaru | system pomiarowy o wysokiej precyzji: | spełnia zasadę Abbe'a i ma wysoką dokładność pomiaru |
| Potężne oprogramowanie funkcyjne: | skorygować błąd pomiaru spowodowany wskazaniem wartości i zmianami temperatury | Baza z żeliwa: | Wysokiej jakości podstawa żelaza odlewanego po długim czasie naturalnego starzenia daje dobrą stabil |
| Podkreślić: | Maszyna do pomiaru długości uniwersalnej obciążenia 10 kg,Maszyna do pomiaru długości uniwersalnej o wysokiej precyzji |
||

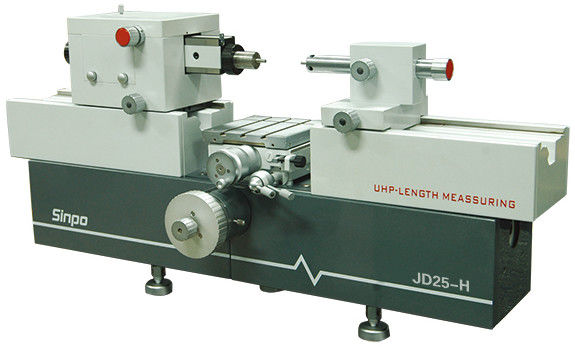

JD25H JD25C Uniwersalna maszyna do pomiaru długości z przetwarzaniem danych o wysokiej precyzji
Uniwersalna maszyna do pomiaru długości z przetwarzaniem danych o wysokiej precyzji
Główne cechy:
1, Wysokiej jakości żeliwna podstawa po długim naturalnym starzeniu zapewnia dobrą stabilność.
2, Główna oś pomiarowa przyjmuje zoptymalizowaną kwadratową konstrukcję, aby zapewnić stabilność ruchu podczas pomiaru.
3, Posiada wiele potężnych opcjonalnych akcesoriów, aby spełnić różne wymagania pomiarowe.
4, Instrument przyjmuje precyzyjny system pomiarowy, który jest zgodny z zasadą Abbe i ma wysoką dokładność pomiaru.
5, Importowany system kratowy i karta podziału mają wysoką precyzję i niezawodną stabilność;
6, Potężne oprogramowanie funkcyjne może korygować błędy pomiarowe spowodowane wartością wskazywaną i zmianami temperatury. Posiada również funkcję automatycznego wykrywania punktu odwrócenia.
7, JD25-C wykorzystuje oprogramowanie do pomiarów 1D i komputer, które mogą działać wygodnie i wydajnie.
8, JD25-H wykorzystuje system skali kratowej Heidenhain o wysokiej dokładności i niezawodnej stabilności.
Specyfikacje techniczne:
Uniwersalny stół roboczy
Obszar instalacji: 160mm×160mm
Zakres regulacji wysokości: 0~100 (mm)
Ruch poprzeczny: 25mm
Nachylenie Y: ±3°
Obrót stołu roboczego: ±4°
Dopuszczalne obciążenie: 10kg
Rozmiar pasowania dla średnicy wewnętrznej trzpienia pomiarowego: Φ6H7
Rozmiar średnicy zewnętrznej między prętem odniesienia a średnicą wewnętrzną trzpienia pomiarowego: Φ6g6
Zakres pomiarowy:
Rozmiar zewnętrzny (mm): Pomiar absolutny: 0 -100 Pomiar względny: 0- 670
Rozmiar wewnętrzny (mm): Przy użyciu małego haka pomiarowego (przy maksymalnej głębokości wysunięcia do 12, maksymalna grubość ramienia 50), 10~400
Przy użyciu dużego haka pomiarowego (przy maksymalnej głębokości wysunięcia do 50, maksymalna grubość ramienia 85), 30~370
Używanie elektrycznego haka pomiarowego: 1~60mm
Używanie uniwersalnego haka pomiarowego: 14~112mm
Średnice pośrednie między śrubami wewnętrznymi (mm)
Przy użyciu małego haka pomiarowego (mała średnica śruby 13~30)
Przy użyciu dużego haka pomiarowego {mała średnica śruby 31 - (70 - grubość ramienia) ×2}
Skok gwintu (mm): 0.5~6
Średnice pośrednie między śrubami zewnętrznymi (mm):
maksymalna: 200, Skok gwintu: 1~6
Siła pomiarowa (N): 0; 1.5; 2.5
Równoważnik wyświetlacza cyfrowego: 0.0001mm
Zmienność wartości wyświetlanej przez przyrząd:
Przy pomiarze rozmiaru zewnętrznego, 2σ≤0.3μm
Przy pomiarze rozmiaru wewnętrznego, 2σ≤0.5μm
| Model |
Wymiar zewnętrzny pomiar bezpośredni |
Wymiar wewnętrzny pomiar |
| JD25-C | 0.5μm | 1μm |
| JD25-H | 0.4μm | 0.8μm |
Środowisko pracy przyrządu:
Temperatura pokojowa wynosi 20°C±0.5°C, a wilgotność względna nie przekracza 60%.
Wymiary całkowite przyrządu (mm): 960×390×450
Masa netto przyrządu: 150kg
