| JD-36: | Przetwarzanie danych Maszyna do pomiaru długości uniwersalnej | JD-36H: | Uniwersalna maszyna do pomiaru długości o wysokiej precyzji przetwarzania danych |
|---|---|---|---|
| Główną oś pomiarową: | przyjmuje zoptymalizowany kształt kwadratowy, aby zapewnić stabilność ruchu podczas pomiaru | system oświetlenia krat: | przyjmuje urządzenie oświetleniowe podczerwone o niskim napięciu, małej objętości i długiej żywotnoś |
| system pomiarowy o wysokiej precyzji: | spełnia zasadę Abbe'a i ma wysoką dokładność pomiaru | Potężne oprogramowanie funkcyjne: | może skorygować błąd pomiaru spowodowany wskazaniem wartości i wahań temperatury |
| Podkreślić: | Infraczerwone urządzenie do pomiaru długości uniwersalnej,Maszyna uniwersalnego pomiaru długości wysokiej dokładności |
||

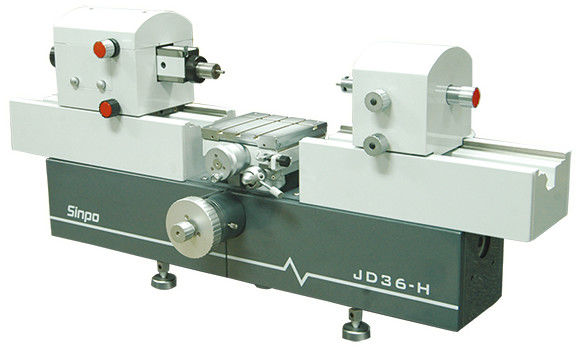

Infraczerwone oświetlenie Wysokiej precyzji Przetwarzanie danych Maszyna do pomiaru długości uniwersalnej JD36H
Charakterystyka:
1Wysokiej jakości podstawa żelaza odlewanego po długim czasie naturalnego starzenia daje dobrą stabilność.
2, Główną oś pomiarowa przyjmuje zoptymalizowaną konstrukcję kwadratową w celu zapewnienia stabilności ruchu podczas pomiaru.
3Ma wiele potężnych opcjonalnych akcesoriów, które spełniają różne wymagania pomiarowe.
4System oświetlenia siatki przyjmuje urządzenie oświetlające podczerwone o niskim napięciu, małej objętości i długiej żywotności jako źródła światła.
5Instrument stosuje wysoką precyzję systemu pomiarowego, który jest zgodny z zasadą Abbe i ma wysoką dokładność pomiarową.
6, Importowany system siatki i karty podziału mają wysoką dokładność i niezawodną stabilność;
7, Potężne oprogramowanie funkcjonalne może skorygować błąd pomiarowy spowodowany przez wskazywanie wartości i zmienności temperatury.
Specyfikacje techniczne:
Zakres pomiaru (mm):
Wymiar zewnętrzny: a. Bezpośrednie pomiar 0 ‰ 100
b. pomiar różnicowy 0 ¢ 750
Wymiar wewnętrzny:
Z małymi igłami pomiarowymi (głębokość penetracji do 12 mm, maksymalna grubość ściany 50 mm)
Z dużymi igłami pomiarowymi (głębokość penetracji do 50 mm, maksymalna grubość ściany 85 mm)
Pomiar za pomocą urządzeń elektrycznych:
Z elektrycznym jarzmem pomiarowym 1 ̇60
Z uniwersalnym jarzmem pomiarowym 14 ‰ 112
Wyświetlacz cyfrowy: 0,1 μm
Dokładność przyrządu ((20°C±0,2°C w tych okolicznościach)
| Model |
Wymiar zewnętrzny bezpośrednie pomiary |
Wymiar wewnętrzny pomiar |
| JD36 | 00,3 μm | 00,7 μm |
| JD36-H | 0.2 μm | 00,6 μm |
Miarę nitki:
Pomiar wewnętrznej średnicy pasma:
Z małym jarzmem pomiarowym (przędza mała średnica 13~30)
Z dużym jarzmem pomiarowym [przędza mała średnica 31 ′′ (gęstość 70 ścian) ×2]
Odbiór śrub 0,5 ̊6
Pomiar zewnętrznej średnicy pasma:Wartość maksymalna: 200
Siła pomiarowa: 0, 1.5, 2,5N
Zmienna wartość wyświetlana:
| Model | Pomiar zewnętrzny | Pomiar wewnętrzny |
| JD36 | 00,3 μm | 00,7 μm |
| JD36-H | 0.2 μm | 00,6 μm |
Uniwersalny stół roboczy:
Powierzchnia montażu Około (160×160) mm
Zakres regulacji wysokości (0100) mm
Przebieg poprzeczny 25 mm
Zgięcie na oś Y ±3°
Obrót stołu roboczego ±4°
Pojemność ładunkowa 10 kg
Wymiar kombinacji końcówki stykowej o średnicy wewnętrznej: Φ6H7
Kombinacja wymiarów zewnętrznych pręta pomiarowego z końcem stykowym: Φ6g6
Ogólne rozmiary przyrządu (mm):1060×390×450
Masa netto instrumentu: 170 kg
