Szczegóły Produktu:
Zapłata:
|
| STM-1860: | mikroskopowy przyrząd pomiarowy o wysokiej precyzji i wysokiej wydajności | optyczny: | Urządzenie ultracienkiej cyfrowej kolorowej kamery CCD (interfejs z C-MOUNT) |
|---|---|---|---|
| Zastosowanie: | Pomiary 2D elementów elektronicznych, form precyzyjnych, precyzyjnych narzędzi nożowych, sprężyn, tw | Pomiar 3D: | trójwymiarowy pomiar pomocniczy, pomiar porównawczy okularu |
| względna metoda pomiaru: | do sprawdzania chropowatości powierzchni przedmiotu obrabianego oraz bezkontaktowej precyzji pomiaru | Układ CCD: | wyposażony w kamerę i system CCD, może być dodany do przetwarzania komputerowego i może łączyć się z |
| Podkreślić: | Mikroskop 10X,Mikroskop pomiarowy z odczytem cyfrowym |
||

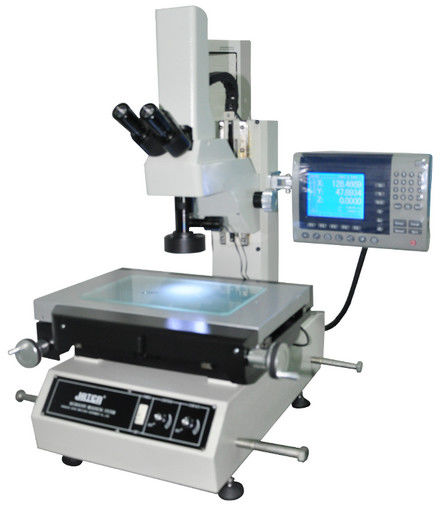

Mikroskop pomiarowy narzędzia STM-1860 z cyfrowym odczytem DP300
Krótkie wprowadzenie:
STM-1860 to wysokiej precyzji i wysokiej wydajności mikroskopiczny instrument pomiarowy.
Mikroskop STM-1860 z różnymi funkcjami pomiaru danych, mikrozoomu, wyświetlania danych wejściowych i wyjściowych.
Ultra-finie cyfrowe urządzenie do fotografowania kolorów CCD (Interfejs z C-MOUNT). Może wprowadzać i wyprowadzać pomiary, dane i obrazy dostępu.
Szybkie pomiary dedykowane okno graficzne może zmierzyć oprogramowanie operacyjne do automatycznej granicy.
systemy obrazowania: krajowe licencje CCD.
oprogramowanie pomiarowe: szybkie pomiary (nieobowiązkowe)
Specyfikacje techniczne:
| Zwiększenie obiektywu | 1x (standardowy) 2x ((nieobowiązkowy) |
| Zwiększenie okulara | 10X |
| Zwiększenie całkowite | 10X~50X |
| Rozdzielczość obrazu | 640*480 pikseli |
| Wielkość stołu | 354 x 228 mm |
| Rozmiar maszyny | 530x530x795 mm |
| Podróże stołowe | X=150 Y=100 Z=150 (Fokusowanie) |
| XYZ cyfrowa rozdzielczość | 00,0005 mm |
| X, Y współrzędne błędu wskazania | (3+L/50) μm |
| Oświetlenie | Lampy halogenowe wolframowe 24V/20W |
| Oświetlenie odblaskowe | 12V LED Światło pierścieniowe i oświetlenie odblaskowe z laserem |
Zakres zastosowań:
STM-1860 jest szeroko stosowany w komponentach elektronicznych, precyzyjnych formie, precyzyjnych narzędziach nożnych, sprężynach, tworzywach sztucznych, gumie, zaworze kontrolnym uszczelnienia oleju, częściach aparatów fotograficznych, częściach samochodowych, przetwarzaniu PCB i innych dziedzinach.STM-1860 wyposaża w dwuwymiarowe pomiary jako główny, może również wykonywać trójwymiarowe pomiary pomocnicze, pomiary porównawcze miernika okulara.
Pomiar wysokości, średnicy zewnętrznej, kąta zęba, kształtu linijki i narzędzi noża do cięcia, takich jak rozmiar obrabiarki lub zarys zarysów mikroomiaru,inspekcja stanu powierzchni obrabiarkę, mierząc kąt, długość itp.
Ponadto może być również stosowany jako mikroskop, przy użyciu względnej metody pomiaru do sprawdzenia chropowości powierzchni obrabiarkę i precyzji pomiaru bez kontaktu w celu obróbki.
Mikroskop narzędziowy jest jednym z niezbędnych urządzeń pomiarowych i badawczych w pomieszczeniu pomiarowym, laboratorium i warsztatach produkcyjnych.
Sprzęt może być wyposażony w kamerę i system CCD, może być dodany do przetwarzania komputerowego i może łączyć się z komputerem osobistym.
