Szczegóły Produktu:
Zapłata:
|
| Model: | GX-2515 | Etap podróży: | X*Y = 250*150mm |
|---|---|---|---|
| Wykorzystanie ruchu: | Napęd śruby kulowej | Dokładność: | ≤ 3+L/50) mm |
| Kamera: | 1/3" kolorowa kamera CCD | Powiększenie: | 30X~230X |
| Podkreślić: | System metalurgiczny o wysokiej mocy bez kontaktu,Precyzyjne pomiary System metalurgiczny o dużej mocy |
||

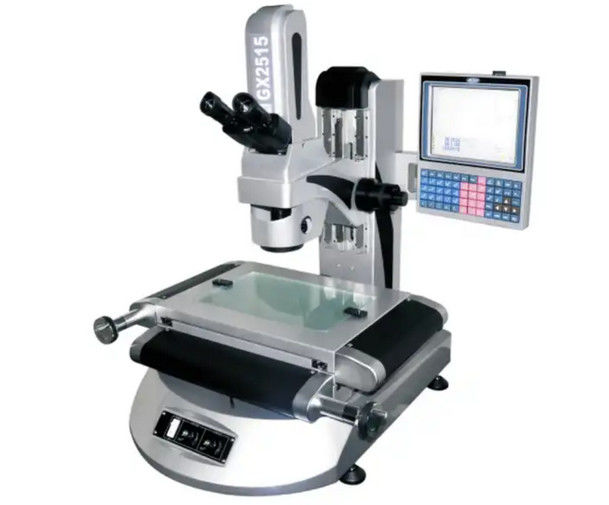

Bezkontaktowy system metalurgiczny o dużej mocy GX-2515 do dokładnych pomiarów
Kluczowe cechy:
1System pomiarowy silnikowy;
2Obserwacja i pomiary bez kontaktu;
3, Wielowymiarowe cele etapu rotacyjnego;
4, Szeroko stosowane do badania kryształów, układów scalonych i pomiarów precyzyjnych;
5, Obrazowanie z obiektywu optycznego; dostarczanie różnych obiektów opcjonalnie z powiększeniem 2X, 4X, 6X, 8X, 10X i 15X. Cele można wygodnie zmienić; posiadanie humanistycznego systemu operacyjnego.
Specyfikacje techniczne:
| Model | GX2515-IIN | GX2515-IIA | |
|
Wykonanie STÓWKA DO ROBI |
X-osiowy etap podróży ((mm) | 250 | 250 |
| Oś Y Staż jazdy ((mm) | 150 | 150 | |
| Oś Z Staż jazdy ((mm) | 150 | 150 | |
| Rozmiar ((L*W*H) ((mm) | 929*612*1082 | 685*613*830 | |
| Ruch motoryczny | Prędkość obrotowa | ||
| Rozdzielczość cyfrowa X, Y, Z | 00,0005 mm | ||
| X, Y błąd oznaczenia pozycji | ≤ 3+L/50) mm | ||
| Wideo | Kamera | 1/3" kolorowa kamera CCD | |
| Obiektyw zoomowy | 0.7~4.5X | ||
| Całkowite powiększenie wideo | 30X~230X | ||
| Rozdzielczość obrazu | 640*480 | ||
| Oświetlenie | Oświetlenie przekładni | Lampa wolframowa halogenowa 24V/20W | |
| źródło światła | Lampa pierścieniowa LED o napięciu 12 V z oświetleniem odblaskowym laserowym | ||
| Zasilanie | 180V (przełączony prąd) ~ 260V (przełączony prąd) 50HZ | ||
| Oprogramowanie pomiarowe | Q POMYRZANIE UICK | ||
| Zwiększenie obiektywu | 1X (standardowy), 2X (opcjonalny) | ||
| Zwiększenie okulara | 10X | ||
| Zwiększenie całkowite | 10X-50X | ||
| Błąd powiększania obiektywu | ≤ 0,08% | ||
| X, Y, Z do rozdzielczości | 00,0005 mm | ||
| Błąd wartości oznaczonej w pozycji X i Y | ≤ 3+L/200) μm | ||
