| HVS-5ZL T2.1: | Automatyczna scena, ręczne ustawianie ostrości | HVS-5ZL T3.1: | Automatyczna scena, automatyczne ustawianie ostrości |
|---|---|---|---|
| Ekran dotykowy: | Wyświetl siłę testową, długość wcięcia, czas przebywania, liczbę pomiarów itp. | układ optyczny: | Przyjmuje optyczny system pomiarowy o wysokiej rozdzielczości, czujnik fotoelektryczny |
| Głębokość warstwy utwardzonej: | Posiada funkcję pomiaru skutecznej głębokości twardy warstwy jednym kluczem | Korekcja błędów: | funkcje korekcji błędów i kalibracji, które mogą skorygować błąd systemu testownika twardości |

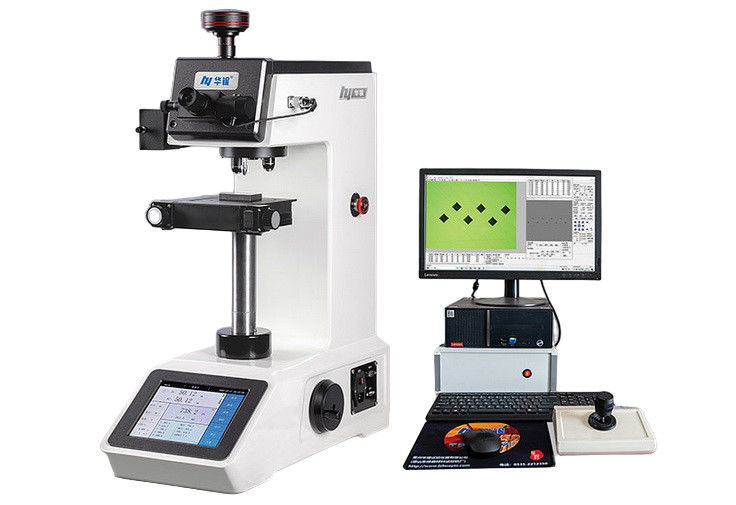

W pełni automatyczny tester twardości Vickers z silnikowaną strukturą ostrości IQUALITROL HVS-5ZL
Krótkie wprowadzenie:
Najnowszy IQUALITROL HYHVS-5ZL, 10ZL, 30ZL, 50ZL; T2.1 automatyczny/T3.1 w pełni automatyczny tester twardości Vickers.
Jednostka główna posiada 8-calowy ekran dotykowy LCD, automatyczną wieżę, wyposażoną w w pełni automatyczny system pomiarowy,poprzez komputer w celu uzyskania sterowania cyfrowym wyświetlaczem oraz automatycznym układem i śrubą podnoszącą (T3.1), a obraz odchylenia twardości jest wyświetlany na ekranie komputera.
Zintegrowanie sterowania elektrycznego, obrazowania optycznego, przemieszczania mechanicznego, analizy obrazu, przetwarzania komputerowego i innych profesjonalnych technologii instrumentów testowania twardości.
Mechanicznie przyjmuje precyzyjną konstrukcję, elektrycznie proces testowy jest sterowany przez procesor ARM o wysokiej prędkości, optycznie przyjmuje system pomiaru optycznego o wysokiej rozdzielczości,czujnik fotoelektryczny i inne nowe technologie.
Integracja urządzeń mechanicznych i fotoelektrycznych, poprawa dokładności pomiarów twardości mikro/Vickers lub Knoop; jest to idealny instrument testowania twardości dla uczelni wyższych i uniwersyteckich,instytucje badawcze, fabryki i działy kontroli jakości do prowadzenia badań i badań.
Specyfikacje techniczne:
| Model |
HYHVS-5ZL T2.1/T3.1 |
HYHVS-10ZL T2.1/T3.1 |
HYHVS-30ZL T2.1/T3.1 |
HYHVS-50ZL T2.1/T3.1 |
| Siła badawcza |
1.961, 2.942, 19.61, 24.52, 29.42, 49.04 ((N) |
2.942, 4.904, 49.04, 98.07 ((N) |
4.904, 9.807, 98.07, 196.1, |
9.807, 19.61, 196.1, 294.2, |
|
0.2, 0.3, 0.5, 3, 5 ((kgf) |
0.3, 0.5, 1, 5, 10 ((kgf) |
0.51, 2, 2.5, 20, 30 ((kgf) |
1, 2, 2.5, 3, 30, 50 ((kgf) |
|
|
Twardość Zakres |
5-3000HV | 5-3000HV | 5-3000HV | 5-3000HV |
| Kontrola ładowania | Automatyczne ładowanie, rozładowanie | |||
| Wieża | Automatyczna wieża | |||
| Wydajność danych | Wbudowana drukarka, porty USB i RS232 | |||
| Lensy | 10X, 40X | 10X, 20X | 10X, 20X | 10X, 20X |
| Okular | Cyfrowy okular 10X | |||
|
Łącznie Wzmocnienie |
100x, 400x | 100x, 200x. | 100x, 200x. | 100x, 200x. |
| Rozstrzygnięcie | 00,0625 μm | 00,125 μm | 00,125 μm | 00,125 μm |
| Czas pobytu | 1 ~ 99 | 1 ~ 99 | 1 ~ 99 | 1 ~ 99 |
| Oświetlenie | Źródło światła halogenowego | |||
|
Maksymalna wysokość Odmiany |
210 mm | 210 mm | 210 mm | 210 mm |
| Głębokość gardła | 130 mm | 130 mm | 130 mm | 130 mm |
| Zasilanie | AC220V,50Hz | |||
|
Wykonawcy standardowy |
GB/T 4340.2, ISO 6507-2, ASTM E92 | |||
| Wymiar | 580 × 340 × 660 mm | |||
| Waga | 47 kg | |||
Funkcje:
Samodzielnie opracowany przez iqualitrol system automatycznego pomiaru twardości HYHV300 T2.1/T3.1 Vickers Vision może bezpośrednio sterować testerem twardości,Automatyczny stolik badawczy z współrzędnymi i śrubka podnosząca (T3).1), może obserwować obrazy i mierzyć wartości twardości w czasie rzeczywistym, może mierzyć ręcznie i automatycznie.
Proces pomiaru jest szybki i dokładny, może automatycznie przenosić próbkę zgodnie z ustawioną trajektorią i odczytywać odczyty, realizować automatyczną wieżownicę, automatyczne skupienie (T3.1),automatyczne ładowanie, automatyczne przesunięcie, automatyczne odczytywanie i inne inteligentne funkcje w celu zaspokojenia potrzeb użytkowników zaawansowanych.
● System wykorzystuje 3-megapixelną kamerę cyfrową do nagrywania obrazów, co skutecznie poprawia dokładność pomiarów;
● Automatyczny stół badawczy współrzędnych posiada wiele metod sterowania, które można sterować komputerowo, ręcznie lub za pomocą joystiku;
● System ma funkcję pomiaru skutecznej głębokości twardy warstwy jednym klawiszem, a komputer kontroluje automatyczne badanie twardości, automatycznie generuje krzywą twardości,automatycznie oblicza faktyczną głębokość warstwy hartowanej, i może wydrukować skuteczną krzywą głębokości warstwy utwardzonej i przekazać raport;
● System posiada funkcje korekcji i kalibracji błędów, które mogą skorygować błąd systemu testownika twardości;
● Położenie wcięcia twardości może być oznaczone w czasie rzeczywistym, co jest wygodne do wyboru pomiaru twardości Vickers różnych struktur metalograficznych;
● Linijka systemu może być nakładana na obraz wgłębienia;
● System posiada funkcje zapytania i zarządzania bazą danych.
Zakres zastosowań:
● metale żelazne, metale nieżelazne, arkusze IC, powłoki powierzchniowe, metale laminowane;
● Karbid cementowany, szkło, ceramika, achat, kamienie szlachetne itp.;
● pomiar głębokości i nachylenia warstwy węglowodanowej, nitrowanej itp. oraz warstwy utwardzonej;
● pomiar twardości Vickers małych części, takich jak cienkie płyty i arkusze.
Główne cechy:
● Automatyczna wieża; wrot bez tarcia, wysoka dokładność siły badawczej;
● Elektroniczna siła, w pełni automatyczny system sterowania ładowaniem w pętli zamkniętej;
● Wysoce precyzyjny system pomiarowy optyczny, precyzyjne stanowisko badawcze współrzędnych;
● Wykorzystanie procesora ARM o wysokiej prędkości, 8-calowy ekran dotykowy LCD;
● konwersja interfejsu chińskiego i angielskiego; konwersja różnych wartości twardości;
● Dynamiczny wyświetlacz krzywej siły czasowej podczas procesu załadunku i rozładunku;
● Ekran może wyświetlać siłę badawczą, długość wgłębienia, czas zatrzymania, liczbę pomiarów itp.;
● Proces testowania jest zautomatyzowany, operacja jest prosta i brak błędów ludzkich;
● Automatyczna korekta wartości twardości powierzchni wypukłej i wypukłej;
● Dzięki funkcji przechowywania danych w bazie danych dane testowe są przechowywane synchronicznie i mogą być eksportowane;
● Wyposażony w interfejsy USB i RS232, jest wygodny dla użytkowników do przetwarzania danych;
● wyposażony w drukarkę mikro, dzięki czemu wyniki badań można drukować bezpośrednio;
● Do badań twardości Knoop można wybrać wkładnik Knoop;
● Dokładność spełnia wymagania normy GB/T4340.2 ISO6507-2 i amerykańskiego ASTM E92.
