Szczegóły Produktu:
Zapłata:
|
| Podróż XY: | 150 x 50 mm | Oś Z: | 100 mm (do ustawiania ostrości) |
|---|---|---|---|
| Dokładność: | ≤3+L/200(um) | Rozstrzygnięcie: | XY wynosi 0,0005 mm |
| Odczytać: | Cyfrowy DP100 | Oświetlenie: | Oświetlenie powierzchniowe i konturowe |
| Podkreślić: | Pionowy projektor profilowy do podnoszenia sceny,cyfrowy projektor profilowy DP100 |
||

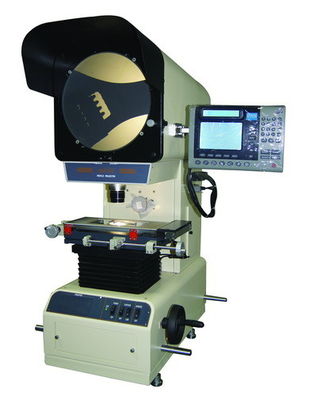

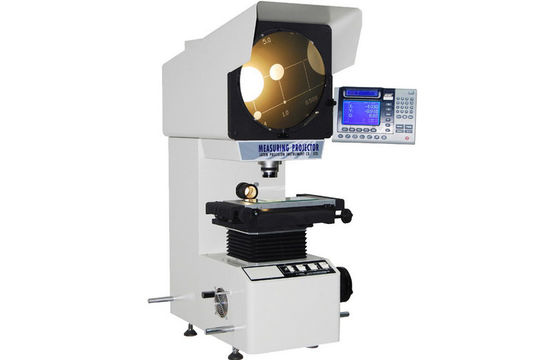

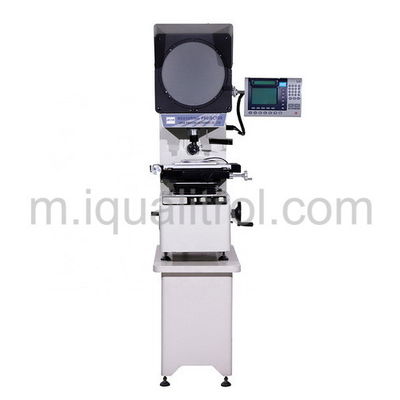

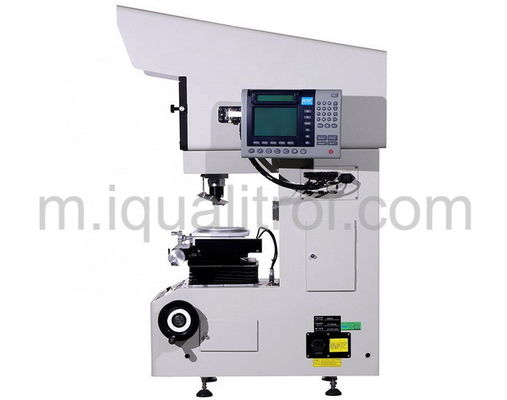

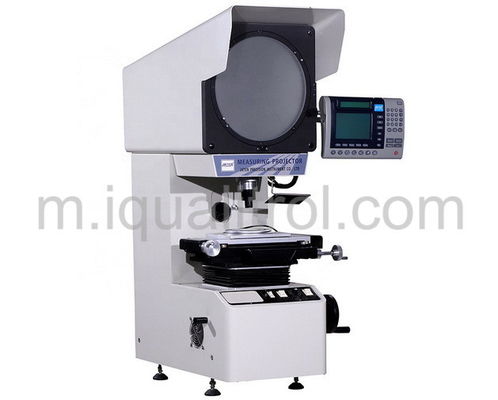

Projektor profili pionowych do podnoszenia scenyVT12-1550z ekranem 300 mm i cyfrowym odczytem DP100
Pobierz dane techniczne:iqualitrol Profil Projektor iPro-E01
Charakterystyka produktu:
1, ekran o średnicy 300 mm z cyfrowym wyciągaczem;
2, Podwójny stalowy przewodnik dla systemu ostrości podnoszenia sceny;
3Profil halogenowy i oświetlenie powierzchni regulowane;
4, Geometryczny wielofunkcyjny system przetwarzania danych do modernizacji DRO DP100;
5, Wbudowana mini-drukarka;
6, Dostępny 10x, 20x, 50x, 100x obiektyw, stolik obrotowy, czujnik krawędzi itp.
Specyfikacje techniczne:
| Obraz odwrócony | iPro-E01 (VT12-1550) | Wymagania w zakresie bezpieczeństwa | |||
| Obraz z przodu |
iPro-E01Z (VT12-1550Z) |
iPro-E02Z (VT12-2010Z) |
|||

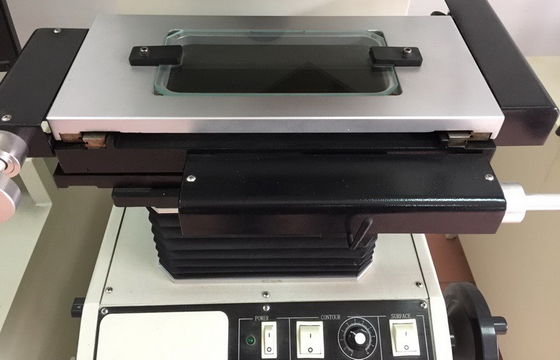

| Wielkość metalowej sceny |
340x152 mm |
350x170 mm | |||
| Wielkość szklanej sceny |
196x96 mm |
246x120 mm | |||
| Podróż etapowa:X-oś Y |
150x50 mm |
200x100 mm | |||
| Podróż etapowa:oś Z | 100 mm (do ostrości) | 100 mm (do ostrości) | |||
| Dokładność |
≤3+L/200 ((um) |
≤3+L/200 ((um) | |||
| Rozdzielczość X-Y |
00,0005 mm |
00,0005 mm | |||
| Ekran | Średnica:Ø312 mm,Rzeszta skuteczna ≥ Ø300 ((z * Reticulum) | ||||
|
Zakres obrotowy: 0~360°; Wskaźnik rozdzielczości obracający się: 1° lub 0,01° |
|||||
| Odczyt cyfrowy | DP100 Wielofunkcyjny system przetwarzania danych | ||||
| Oświetlenie | Oświetlenie powierzchni i konturów: Lampa halogenowa o mocy 24v/150w (regulowana); |
||||
| System chłodzenia | Chłodzenie przymusowe (3-osiowe wentylatory) | ||||
| Zasilanie | AC110V/60Hz; 220V/50Hz,650w | ||||
| Wymiar ((L×W×H) | 780x530x1150 mm | 780x530x1150 mm | |||
| Wymiar opakowania | 990 x 765 x 1340 mm | 990 x 765 x 1340 mm | |||
| Waga brutto/waga netto | 200/150 kg | 220/170 kg | |||
Standardowa dostawa:
| Cyfrowe odczytywanie DP100 | 10x Cel | Urządzenie do zaciskania ekranu |
| Wbudowana mini-drukarka | Przekazywana soczewka | Podręcznik obsługi |
Akcesoria opcjonalne:
| Oprogramowanie pomiarowe | Stolik obrotowy RT1 | Stolik obrotowy RT2 | Papier do druku |
| 20x Cel | 50X Cel | 100X Cel | Detektor krawędzi |
| Klampa uchwytnicza | Klampa w kształcie litery V | Wsparcie centrum obrotowe | Standardowy blok |
| Szafa robocza | Wykres | Przełącznik stopniowy |
