Szczegóły Produktu:
Zapłata:
|
| Rozstrzygnięcie: | X-Z: 0,0005 mm | Dokładność: | ≤3+L/200(um) |
|---|---|---|---|
| Oświetlenie: | Lampa halogenowa 24V/150W | Ekran: | Zakres obrotowy: 0 ~ 360 ° |
| Zakres ostrości: | 75mm (do ustawiania ostrości) | Odczytać: | DP100 |
| Podkreślić: | Cyfrowy projektor z profilem poziomym,projektor z profilem poziomym HB12-2010 |
||

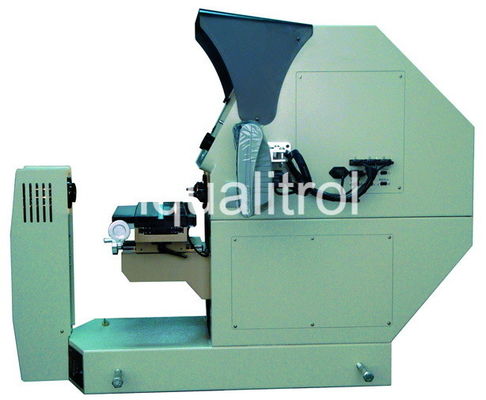

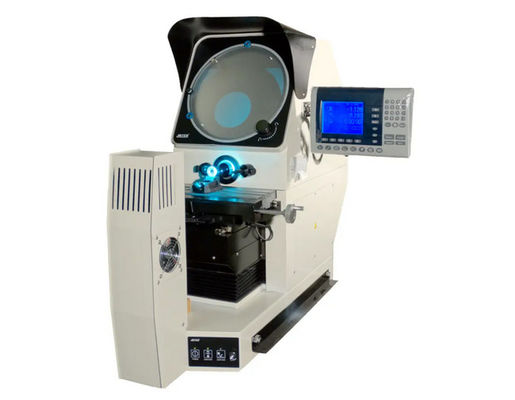

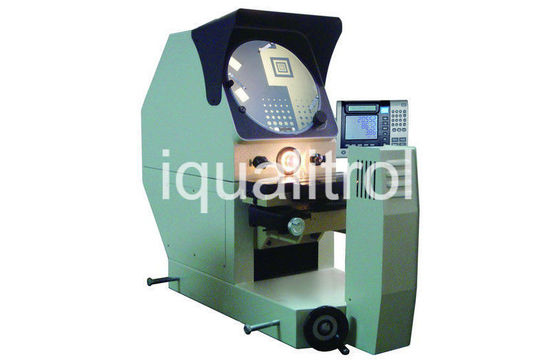

Średnica ekranu 300 mm Projektor cyfrowy z poziomym profilem
HB12-2010 z X-Z Travel 200*100 mm
Pobierz dane techniczne:
iqualitrol Projektor z poziomym profilem iPro-E11
Charakterystyka:
1, ekran o średnicy 300 mm z cyfrowym wyciągaczem;
2, 200X100mm precyzyjne przemieszczanie etapy pracy;
3, zakres wahań w fazie pracy między±15°;
4Profil halogenowy i oświetlenie powierzchni włókna regulowane;
5, Geometryczny wielofunkcyjny system przetwarzania danych do modernizacji DRO DP100;
6, Wbudowana mini-drukarka;
7, Dostępny 10x, 20x, 50x, 100x obiektyw, wykres i wykrywacz krawędzi stopkowych itp.
Specyfikacje techniczne:
| Model | iPro-E11 (HB12-2010) |
| Wielkość metalowej sceny | 408x126 mm |
| Podróż etapowa: osi X i Z |
200x100 mm |
| Podróż etapowa: oś Y | 75 mm (do ostrości) |
| Rezolucja X i Z | 00,0005 mm |
| Zakres swingu | ± 15° |
| Dokładność | ≤3+L/200 ((um) |
| Ekran | Średnica:Ø330 mm, Efektywny zasięg ≥ Ø300 ((z retykiem) |
| Zakres obrotowy: 0~360°; Wskaźnik rozdzielczości obracający się: 1° lub 0,01° |
|
| Odczyt cyfrowy | DP 100 Wielofunkcyjny system przetwarzania danych |
| Oświetlenie | Oświetlenie konturowe:24v/150w (światło halogenowe) |
| Oświetlenie powierzchniowe: 21v/150w (włókno optyczne) | |
| Zasilanie | AC110V/60Hz; 220V/50Hz,650w |
| Wymiar (D × W × H) | 1160 x 600 x 960 mm |
| Wymiar opakowania (L × W × H) | 1300x880x1250 mm |
| Środek brutto/waga netto | 260/220 kg |
Standardowa dostawa:
| Cyfrowe odczytywanie DP100 | 10x Cel | Urządzenie do zaciskania ekranu |
| Wbudowana mini-drukarka | Kabel zasilania | Podręcznik obsługi |
Akcesoria opcjonalne:
| Oprogramowanie pomiarowe | Szafa robocza | 100X Cel | Detektor krawędzi |
| 20x Cel | 50X Cel | Wykres | Rotacyjna wiza |
| Klampa uchwytnicza | Klampa w kształcie litery V | Wsparcie centrum obrotowe | Przełącznik stopniowy |
Co należy wziąć pod uwagę przy zakupie projektoru profilowego (porównania optycznego).
1Która ścieżka światła jest najlepsza dla Twojej aplikacji, pionowa czy pozioma?
•Horizontal Light Path instrumenty mają wiązkę światła przechodzącą poziomo przez scenę..Typowe zastosowania obejmują odlewy, wały przesyłowe, pomiar formy nici i części obrobione.
•Weryfikacja przebiegu światła w układzie w układzie w układzie XYprzez który przechodzi wiązka światła. Wyrównacze pionowe są idealne dla płaskich części, takich jak uszczelniacze, pierścienie O, pieczętowane części i elektronika.dokonywanie pomiarów na naszych maszynach pionowych znacznie szybciej niż na maszynach poziomych, które mają szybkie uwolnienie tylko na jednej osi.
2Jaki rozmiar ekranu i wielkość sceny najlepiej pasują do Twojej aplikacji?
Przed wyborem rozmiaru ekranu należy ustalić, ile rzeczywiście należy obejrzeć części na raz.W przypadku stosowania systemu nie jest konieczne oglądanie całej części w celu jej pomiaru.Obliczenia można dokonać dzieląc średnicę ekranu przez powiększenie soczewki.
Na przykład użycie soczewki 10X na 16" komparatorze optycznym umożliwiłoby wyświetlanie 1,6" części na ekranie (16"/10=1,6").Należy pamiętać, że jest to dobra praktyka, aby utrzymać w granicach jednego cala od margines ekranu podczas oglądania obrazu z nakładką. sprawdzać, czy wielkość, przebieg i pojemność ciężarowa sceny będą mogły pomieścić wszystkie części, które mają zostać zmierzone lub zbadane.rozmiarów ekranu 16 "i mniejsze są jednostki stołowe z pojemnością ciężaru do 150 funtów.
3, Jakie soczewki (soczewki) będziecie potrzebować?
W celu ustalenia, która soczewka będzie odpowiadać wymaganym tolerancjom, należy zastosować poniższy wykres.Podzielenie rozdzielczości przez powiększenie obiektywu określa minimalną rozdzielczość osiągalną dla każdego obiektywu.
4, Jaki rodzaj odczytu/oprogramowania będzie potrzebny, czy będzie używany nakładek?
Jeśli będziecie używać tylko nakładek, nasze podstawowe modele bez skali są idealnym rozwiązaniem opłacalnym.Dobrą praktyką jest utrzymywanie się w granicach jednego cala od marginesu ekranu podczas oglądania obrazu z nadmiernąJeżeli wymagane są pomiary, należy wybrać podstawowe odczyty cyfrowe XY, jeżeli wymagane są tylko wyniki pozycji i odległości.
Jednakże, jeśli wymagane jest pomiar okręgów, kątów i odległości parametrycznej, należy wybrać oprogramowanie odczytu lub Quickmeasuring1.0 z możliwością geometryczną.Powtórne pomiary części mogą sprzyjać wyborowi odczytu zdolnego do wykonania przez CNCNależy rozważyć automatyczne wykrywanie krawędzi, aby wyeliminować subiektywność operatora i zwiększyć powtarzalność i dokładność.
5Jakie opcje lub narzędzia będą wymagane?
Jeśli nie utrzymuje się obrabialnika prawidłowo i bezpiecznie, jego powtarzalność i dokładność ulegną zagrożeniu.
