Szczegóły Produktu:
Zapłata:
|
| Podróż: | X-Z 300x150mm | Ekran: | Efektywny zasięg ≥ Ø400 |
|---|---|---|---|
| Rozstrzygnięcie: | XZ 0,0005 mm | Dokładność: | ≤3+L/200(um) |
| Cel: | Standardowy cel 10x | Zakres ostrości: | 75mm (do ustawiania ostrości) |
| Podkreślić: | Cyfrowy projektor profilowy poziomy,cyfrowy projektor profilowy 400 mm |
||

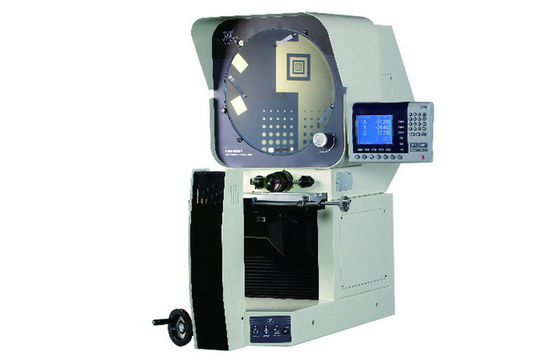

Wbudowany drukarz Projektor profili poziomych z ekranem 400 mm i cyfrowym odczytem DP300
Pobierz dane techniczne:iqualitrol Profil Projektor iPro-E12
Charakterystyka produktu:
1, ekran o średnicy 400 mm z cyfrowym wyciągaczem;
2, 300x150mm precyzyjne przemieszczanie stanowiska pracy, 300x200mm opcjonalnie;
3, zakres wahań w fazie pracy między±15°;
4Profil halogenowy i oświetlenie powierzchni włókna regulowane;
5, geometryczny wielofunkcyjny system przetwarzania danych DRO DP300;
6, Wbudowana mini-drukarka;
7, dostępne 10x, 20x, 50x, obiektywny stolik obrotowy i przełącznik stopniowy itp.
Specyfikacje techniczne:
| Model | iPro-E12 (HB16-3015) |
| Wielkość metalowej sceny | 408x126 mm |
|
Podróż etapowa: osi X i Z |
300x150 mm |
| Podróż etapowa:oś Y | 75 mm (do ostrości) |
| Rozdzielczość liniowa X i Z | 00,0005 mm |
| Zakres swingu | ± 15° |
| Dokładność | ≤3+L/200 ((um) |
| Ekran |
Średnica:Ø425 mm, Efektywny zasięg ≥ Ø400 ((z retykiem) |
|
Zakres obrotowy: 0~360°; Wskaźnik rozdzielczości obracający się: 1° lub 0,01° |
|
| Odczyt cyfrowy | DP300 Wielofunkcyjny system przetwarzania danych |
| Oświetlenie | Oświetlenie konturowe:24v/150w (światło halogenowe) |
| Oświetlenie powierzchniowe:21v/150w (włókno optyczne) | |
| Zasilanie | AC110V/60Hz; 220V/50Hz,650w |
| Wymiar (D × W × H) | 1160 x 600 x 960 mm |
| Wymiar opakowania (L × W × H) | 1300x880x1250 mm |
|
Instrumenty brutto /Waga netto |
200/160 kg |
Standardowa dostawa:
| Cyfrowe odczytywanie DP300 | 10x Cel | Urządzenie do zaciskania ekranu |
| Wbudowana mini-drukarka | Kabel zasilania | Podręcznik obsługi |
Akcesoria opcjonalne:
| Oprogramowanie pomiarowe | Szafa robocza | Standardowy blok | Rotacyjna wiza |
| 20x Cel | 50X Cel | Wykres | Papier do druku |
| Klampa uchwytnicza | Klampa w kształcie litery V | Wsparcie centrum obrotowe | Przełącznik stopniowy |
