Szczegóły Produktu:
Zapłata:
|
| Model: | iMeas-E2010 | Nazwa: | Wizyjny system pomiarowy |
|---|---|---|---|
| Dokładność: | ≤3+L/200(um) | Podróż: | X-Y = 200x100mm |
| Oprogramowanie: | Szybki pomiar QM2.0 | Rozstrzygnięcie: | X-Y-Z, 0,0005 mm |
| Podkreślić: | Ręczna wizyjna maszyna pomiarowa,cyfrowa wizyjna maszyna pomiarowa,cyfrowa wizyjna maszyna pomiarowa |
||

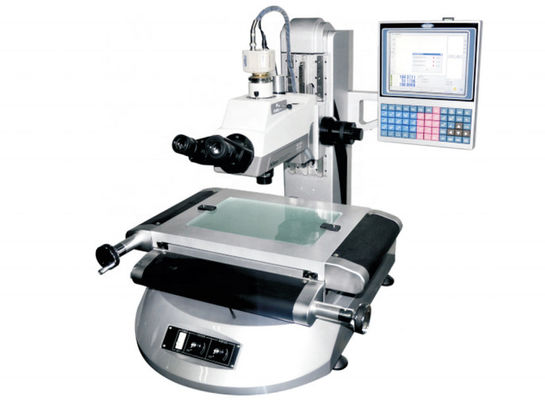

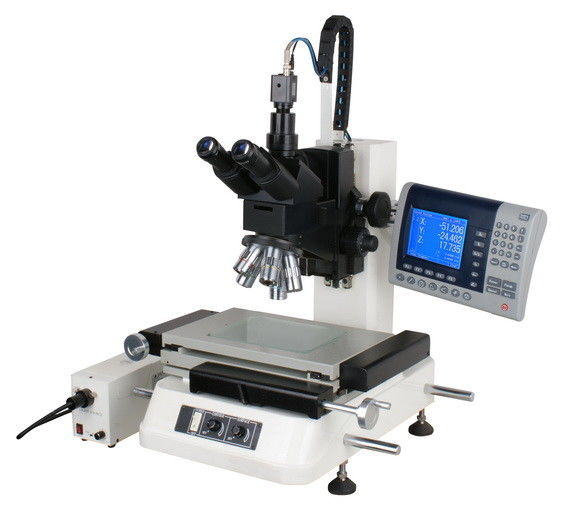

X-Y Travel 200 X 100mm Maszyna pomiarowa widzenia Mikroskop cyfrowy 20X-500X
Pobierz dane techniczne:
iqualitrol Mikroskop cyfrowy iMeas-E2010
Specyfikacje techniczne:
| Model | iMeas-E2010 STM-2010 |

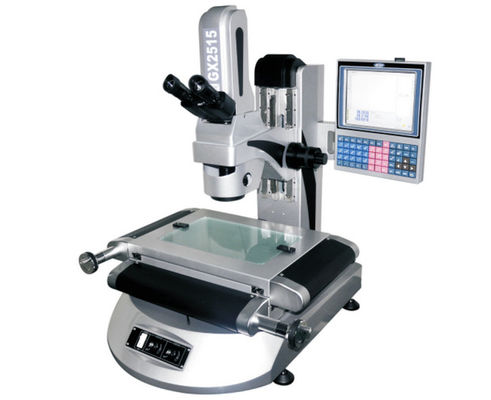

iMeas-E2515 STM-2515 |
|
| Wielkość metalowego etapu | 404 × 228 mm | 450×280 mm | |
| Wielkość szklanej sceny | 260 × 160 mm | 306 × 196 mm | |
| Oś X, Y, Z Podróż | 200 × 100 × 100 mm | 250 × 150 × 100 mm | |
| Rozdzielczość osi X, Y, Z | 00,0005 mm | ||
| Dokładność osi X, Y, Z | ≤3+L/200 ((um) | ||
| System mikroskopu | Okular:Wysoki punkt wzroku i okular szerokiego pola SWF10/22 | ||
| Plan Apo Cele: 2x/0.055,5×/0.1410 x 0.42 | |||
| System optyczny nieskończony 20×-200× | |||
| Odległość ogniskowa obiektywu rurowego:200 mm | |||
| Głowa mikroskopowa trinocular, nachylona o 30° | |||
| Odległość pomiędzy pupillami: 55 - 75 mm | |||
| Długa odległość robocza; pięciokrotny nosik | |||
| Oświetlenie | Kontur | Zmiennik oświetlenia LED o wartości 256 ramek | |
| Powierzchnia | źródło światła z włókna optycznego koaksjalnego; | ||
| Cyfrowe powiększenie System |
Kamera CCD, 1 × adapter CCD | ||
| Cyfrowe powiększenie: 170×~1700× | |||
System cyfrowego pomiaru |
Odczyt cyfrowy DP300 | ||
| Szybkie pomiary wersja 2.0 (QM2.0) | |||

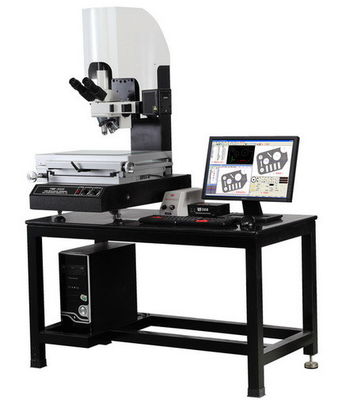

| System PC z monitorem o powierzchni 17 ̊ kwadratowej | |||
| Wymiar ((D×W×H) | 530×540×850 mm | ||
| Waga netto | 110 kg | ||
Charakterystyka:
1System optyczny Infinity;
2, Powiększenie optyczne: 20×-500×; Powiększenie cyfrowe: 170×-17000×;
3, Trinocular, nachylenie 30°, odległość międzyryczałkowa 55-75mm;
4, Wysoki punkt widzenia, szerokie pole WF10×/22;
5, Długa odległość robocza; Pięciokrotne ((Przednie łożyska kulkowe wewnętrzne lokalizacja);
6, źródło światła włókna optycznego koaksjalnego:1500W;
7, Plan Archromatic celów; 2×/0.055; 5 x/0.14; 10 x/0.28; 20 x/0.42;
8, wielofunkcyjny system przetwarzania danych DRO DP300 i oprogramowanie QM2.0;
Standardowa dostawa:
| 2 × Cel | 10 ×Oczodrę | Odczyt cyfrowy DP300 |
| 5 × Cel | Oprogramowanie pomiarowe | Oświetlenie włókna koaksjalnego |
| 10 × Cel | Kolorowa kamera CCD | Blok kalibracyjny |
| 20 × Cel | Karta do przechwytywania | System PC |
