Cyfrowy tester twardości Mikro Vickers

Cyfrowy tester twardości Mikro Vickers Mikro twardość
Maszyna do testowania z wbudowanym oprogramowaniem

Model: IQUALITROL PCHVT-1000Z

Pobierz dane techniczne:
iqualitrol Micro Vickers Tester twardości PCHVT-1000Z

Specyfikacje techniczne:

Krótkie wprowadzenie:

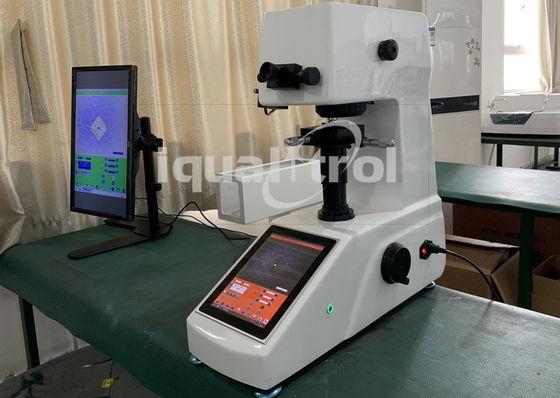

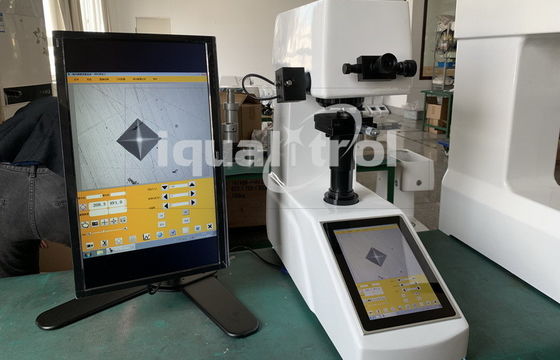

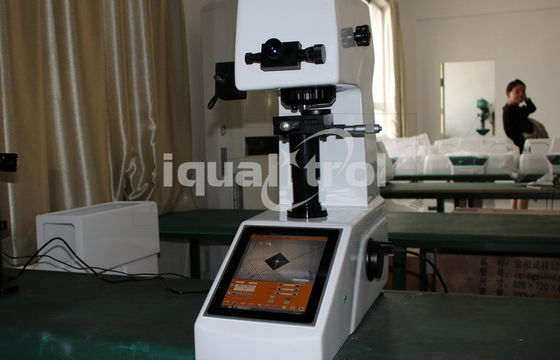

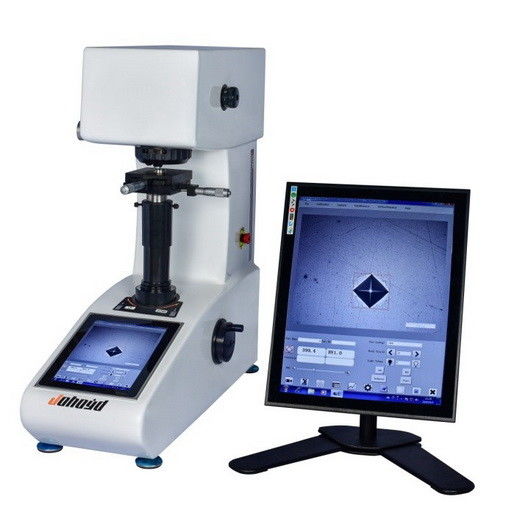

IQUALITROL PCHVT-1000Z jest nową generacją testerów twardości iqualitrol Micro Vickers przyjmuje zintegrowaną konstrukcję testerów twardości i komputera paneli,wszystkie parametry badań można wybrać na komputerze paneli.

Kontroler ekranu dotykowego sprawia, że operacja jest szybka i wygodna.zamknąć obraz i automatycznie uzyskać wartość twardości Vickers z wysoką precyzją i stabilnością, i unikać ludzkich błędów.

PCHVT-1000Z przyjmuje zintegrowaną konstrukcję testownika twardości i komputera panelowego, z systemem operacyjnym Windows 7,ma wszystkie funkcje komputera i może być podłączony do urządzeń wyjściowych, takich jak zewnętrzny ekran i drukarka;

PCHVT-1000Z wyposażony jest w silnikowaną wieżę pomiędzy obiektywem a wciągaczem;

Wyrób PCHVT-1000Z jest zgodny z wymogami określonymi w pkt 6.2.

PCHVT-1000Z jest wyposażony w funkcję konwersji skali twardości;

Automatycznie zapisywać dane pomiarowe, generować krzywą twardości-głębokości i zapisywać jako raport WORD lub EXCEL;

Cyfrowy mikrometrowy stolik badawczy X-Y sprawia, że pomiar jest dokładniejszy i w pełni automatyzuje badania twardości Micro Vickers z opcjonalnym silnikowym stołem badawczym X-Y.

Zakres zastosowań:

Przystosowane do metali żelaznych, metali innych niż żelaza, cienkiej sekcji IC, powłok, metali ply; szkła, ceramiki, achatu, kamieni szlachetnych, cienkiej sekcji plastikowej itp.;badania twardości, takie jak badania na głębokości i trapezji warstw węglowodanych i tłumienia twardych warstw.

Wykaz opakowań:

Metoda badania twardości Vickers:

Metoda badania twardości Vickers polega na wciąganiu materiału testowego diamentowym wciągaczem,w postaci prostokątnej piramidy z kwadratową podstawą i kątem 136 stopni między przeciwległymi stronami poddane obciążeniu od 1 do 100 kgfCałe obciążenie jest normalnie stosowane przez 10 do 15 sekund.

Dwie przekątne wgłębienia pozostałe na powierzchni materiału po usunięciu obciążenia mierzone są za pomocą mikroskopu i oblicza się ich średnią.Obszar powierzchni nachylonej wgłębienia jest obliczanyTwardość Vickera jest współczynnikiem otrzymanym przez podzielenie obciążenia kgf przez powierzchnię wgłębienia w mm kwadratowym.

Po ustaleniu średniej przekątnej wgłębienia twardość Vickera można obliczyć na podstawie wzoru, ale wygodniejsze jest użycie tabel konwersji.

Twardość Vickera powinna być zgłaszana jako 800 HV/10, co oznacza, że twardość Vickera wynosząca 800 została uzyskana przy użyciu siły 10 kgf.Kilka różnych ustawień obciążenia daje praktycznie identyczne liczby twardości na jednolitym materiale, co jest znacznie lepsze niż arbitralna zmiana skali za pomocą innych metod badania twardości.

Zaletami testu twardości Vickers jest to, że można uzyskać bardzo dokładne odczyty, a dla wszystkich rodzajów metali i obróbki powierzchni używany jest tylko jeden rodzaj wciągacza.Chociaż całkowicie dostosowany i bardzo precyzyjny do testowania najmiększych i twardszych materiałów, przy różnych obciążeniach, maszyna Vickers jest jednostką stojącą na podłodze, która jest droższa niż maszyny Brinell lub Rockwell.
