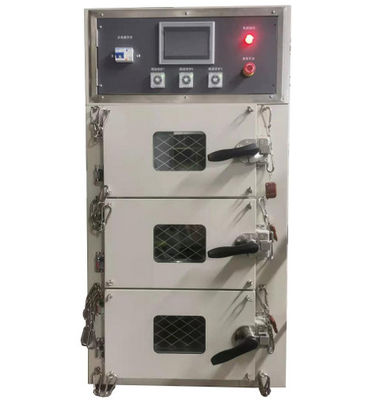

PLC Touch Controller Automatyczny kontroler temperatury Battery Short Circuit Tester BT‐1258

Automatyczny tester zwarciowy akumulatorów z kontrolą temperatury PLC BT-1258

Krótkie wprowadzenie:

1, Tester zwarciowy akumulatorów z kontrolą temperatury został zaprojektowany w oparciu o wymagania różnych standardów testów zwarciowych akumulatorów.

Zgodnie z wymaganiami norm, urządzenie zwarciowe musi spełniać zakres rezystancji wewnętrznej ≤ 5mΩ, aby uzyskać maksymalny prąd zwarciowy wymagany przez test; dodatkowo, konstrukcja obwodu urządzenia zwarciowego musi być w stanie wytrzymać wpływ dużych prądów, dlatego wybraliśmy przemysłowe przekaźniki elektromagnetyczne prądu stałego, zaciski miedziane i wewnętrzne płyty miedziane do przewodzenia prądu.

Szerokie i grube miedziane płyty mogą skutecznie poprawić efekt rozpraszania ciepła, dzięki czemu urządzenia zwarciowe o dużym natężeniu prądu są bezpieczniejsze i skutecznie zmniejszają straty sprzętu testowego, aby zapewnić dokładność danych testowych.

2, Maszyna do testowania zwarciowego wykorzystuje automatyczne sterowanie PLC do symulacji zewnętrznego zwarcia akumulatora i spełnia normy UL1642, UN38.3, IEC62133, GB/T18287, GB/T 31241-2014 i tak dalej.

Rejestruje zmiany napięcia, prądu i temperatury powierzchni akumulatora, maszyna do testowania zwarciowego musi mieć rezystancję 80±20mΩ dla całego obwodu (w tym wyłącznik, przewody i urządzenia łączące), a każdy obwód może wytrzymać prąd zwarciowy o wartości szczytowej 1000A.

Tryb zatrzymania zwarcia można wybrać: 1. Czas zwarcia; 2. Temperatura powierzchni akumulatora.

Wymagania testowe:

Po pełnym naładowaniu akumulatora zgodnie z przepisaną metodą testową, umieszczono go na 30 minut, a następnie połączono zaciski dodatnie i ujemne przewodami i upewniono się, że całkowita rezystancja zewnętrzna wynosi 80mΩ±20mΩ.

Podczas testu monitorowana jest zmiana temperatury akumulatora. Gdy wystąpi jedna z następujących dwóch sytuacji, test zostaje zakończony.

a) Temperatura akumulatora spada do 20% poniżej wartości szczytowej;
b) Czas zwarcia osiąga 24h.

Wyniki testu: Akumulator nie powinien się zapalić ani eksplodować, a maksymalna temperatura nie powinna przekraczać 150°C.

Specyfikacje techniczne:

1. Metoda sterowania: Sterowanie ekranem dotykowym PLC + system komputerowy oprogramowania PC + 10 metrów bezprzewodowego polecenia działania zdalnego sterowania

2. Napięcie: 0-30V

3. Prąd zwarciowy: 0-1000A

4. Pobieranie temperatury powierzchni akumulatora: termopara 0~1200℃

5. Przestrzeń testowa skrzyni przeciwwybuchowej z kontrolą temperatury: W500xD500xH500mm *8 niezależnych sterowań (można dostosować wiele stacji)

6. Zakres temperatur skrzyni przeciwwybuchowej: temperatura pokojowa +15°C~150°C, Jednorodność: ±2°C

7. Napięcie robocze: AC 220V 50Hz～60Hz

8. Napięcie impulsowe: AC 1kv/1.2-50μs (wartość szczytowa) 1min

9. Czas reakcji DC: ≤5μs

10. Rezystancja wewnętrzna urządzenia: 10/20/50/80/100/200 mΩ regulowana (prąd obciążenia 1000A) automatyczne przełączanie na końcu oprogramowania

11. Czas działania: czas włączenia/czas zwolnienia ≯30ms

12. Charakterystyka działania: napięcie włączenia na zimno ≯66% Us

13. Napięcie zwolnienia w stanie zimnym: ≯30% Us, ≮5% Us

14. Wentylator wyciągowy: średnica 150mm wyciąg dymu ze złączem kołnierzowym

15. Port dopływu powietrza: po lewej stronie skrzyni znajduje się otwór testowy o średnicy 50 mm, który może być również używany do pomiaru napięcia itp.

16. Rozmiar okna: 150 X 150mm, hartowane szkło przeciwwybuchowe o grubości 20mm. Z przodu szkła zamontowana jest ruchoma, nierdzewna siatka druciana przeciwwybuchowa, aby zwiększyć bezpieczeństwo i ułatwić wyjmowanie i czyszczenie.

17. Waga: około 500 kg

18. Zasilanie: AC220V, 50/60Hz

19. Pobór napięcia: 0-30V, 1 kanał, rozdzielczość 0,01V, dokładność 0,1%

20. Pobór prądu: 0-1000A, 1 kanał, rozdzielczość 1A, dokładność 0,2%

21. Pobór temperatury: 0-1200 stopni, 1 kanał, rozdzielczość 0,1 stopnia, dokładność 2%

22. Przetwarzanie danych: akwizycja w czasie rzeczywistym przez instrument akwizycji --- dane są zapisywane w instrumencie --- automatyczne generowanie dokumentów --- dokowanie i przesyłanie do systemu mes

23. Szybkość akwizycji: 100ms/raz

24. Oprogramowanie może ustawiać wiele warunków lub pojedyncze warunki, pojedyncze operacje lub wielokrotne powtarzane operacje, do 100 cykli.

Czas interwału można ustawić samodzielnie.
