Zautomatyzowany

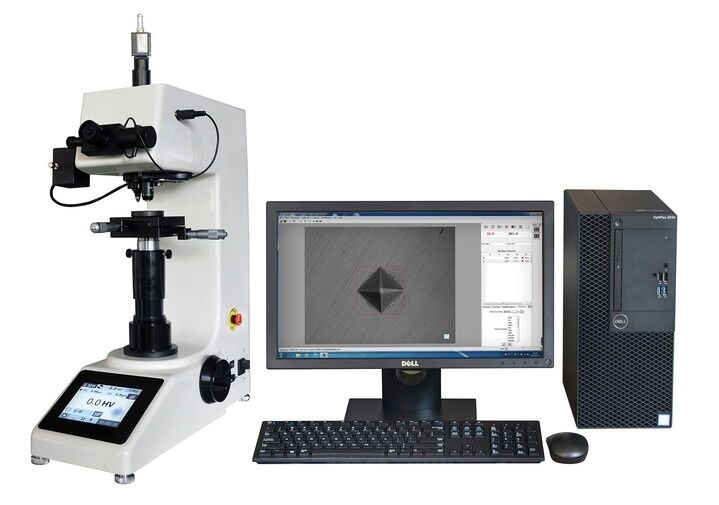

Twardościomierz Vickersa z zmotoryzowanym stolikiem X-Y / Oprogramowanie Vickers
Pobierz dane techniczne: Twardościomierz Vickersa iqualitrol iVick-479MC2
Krótkie wprowadzenie:
iqualitrol integruje wiele nowych technologii, takich jak obrazowanie optyczne, przemieszczenie mechaniczne, sterowanie elektroniczne, obrazowanie cyfrowe, samodzielnie opracowana analiza obrazu iqualitrol, przetwarzanie komputerowe itp.
Oprogramowanie Vickers steruje twardościomierzem Vickersa i automatycznym stolikiem testowym X-Y za pomocą komputera, wyświetlając obraz wgniecenia na ekranie komputera.
Za pomocą odczytu automatycznego i manualnego dokładnie mierzy twardość HV, głębokość hartowania, grubość warstwy, odległość między dwoma punktami metali i niektórych materiałów niemetalicznych oraz różnych warstw.
iVick-479MC2 może również fotografować morfologię powierzchni metalu i wykonywać drukowanie w stałym tempie itp. Ten system przełamuje tradycyjną metodę testowania, realizuje testowanie twardości w sposób półautomatyczny, o wysokiej precyzji, wysokiej powtarzalności i jest ważnym wyposażeniem do analizy materiałów.
Specyfikacje techniczne:
| Model | iVick-479MC2 | iVick-480MC2 | iVick-481MC2 | iVick-482MC2 | |
| Siła testowa | gf | 0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf | 0,3 kgf, 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf | 0,5 kgf, 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf | 1 kgf, 2 kgf, 2,5 kgf, 3 kgf, 5 kgf, 10 kgf, 20 kgf, 30 kgf, 50 kgf |
| N | 2,94 N, 4,90 N, 9,80 N, 19,6 N, 24,5 N, 29,4 N, 49 N | 2,94 N, 4,90 N, 9,80 N, 19,6 N, 24,5 N, 29,4 N, 49 N, 98 N | 4,90 N, 9,80 N, 19,6 N, 24,5 N, 29,4 N, 49 N, 98 N, 196 N, 294 N | 9,80 N, 19,6 N, 24,5 N, 29,4 N, 49 N, 98 N, 196 N, 294 N, 490 N | |
| Zakres testowy | 1 HV~2967 HV | ||||
| Metoda obciążania | Automatyczne (obciążanie/czas przytrzymania/odciążanie) | ||||
| Wieżyczka | Automatyczna wieżyczka | ||||
| Skala konwersji | HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB | ||||
| Wyjście danych | Wbudowana drukarka, raport WORD lub EXCEL z wykresem krzywej | ||||
| Odczyt twardości | Wyświetlanie wgniecenia i automatyczny pomiar na PC | ||||
| Obiektyw | 20x, 40x | 10x, 40x | 10x, 20x | 10x, 20x | |
| Okular | 10x | ||||
| Powiększenie całkowite | 200x, 400x | 100x, 400x | 100x, 200x | 100x, 200x | |
| Rozdzielczość |
0,125 μm 0,0625 μm |
0,25 μm 0,0625 μm |
0,25 μm 0,125 μm |
0,25 μm 0,125 μm |
|
| Czas przytrzymania | 0~60s | ||||
| Źródło światła | Lampa halogenowa | ||||
| Zmotoryzowany stolik X-Y | Rozmiar: 100 × 100 mm; Przesuw: 50 × 50 mm; Rozdzielczość: 0,002 mm | ||||
| Maks. wysokość próbki | 170 mm | ||||
| Garda | 130 mm | ||||
| Zasilanie | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | ||||
| Standard wykonania | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 | ||||
| Wymiary | 530 × 280 × 630 mm, Wymiary opakowania: 620 × 450 × 740 mm | ||||
| Waga | Waga netto: 35 kg, Waga brutto: 47 kg | ||||
Funkcje oprogramowania:
1, System oprogramowania: Poprzez interfejs komunikacyjny realizuje połączenie między systemem oprogramowania a twardościomierzem.
2, Połączenie siły: Podczas konwersji siły testowej w twardościomierzu, system odbiera pojedynczą zmianę siły i wyświetla ją w czasie rzeczywistym.
3, Sterowanie wieżyczką: Oprogramowanie steruje przełączaniem między obiektywem a wgłębnikiem.
4, Połączenie pomiarowe: Oprogramowanie steruje wieżyczką, obciążaniem i bezpośrednim odczytem wartości twardości Vickersa.
5, Połączenie źródła światła: Ręczne ustawianie ostrości.
6, Akwizycja obrazu: Wyświetlanie obrazu twardości w czasie rzeczywistym, zapis i drukowanie obrazu.
7, Pomiar automatyczny: Automatycznie wyszukuje cztery wierzchołki wgniecenia z dużą prędkością i dokładnymi danymi, istnieje wiele profesjonalnych algorytmów odpowiednich dla różnych wgnieceń. Ciągle i natychmiast mierzy w określonych współrzędnych po obciążeniu.
8, Automatyczne wyszukiwanie punktów: System automatycznie wyszukuje najlepsze wierzchołki w pobliżu czterech wierzchołków wgniecenia, znacznie redukując błąd ludzki.
9, Pomiar przekątnej: Klikając lewy górny i prawy dolny róg wgniecenia, można odczytać wartość twardości.
10, Pomiar czterech punktów: Klikając cztery punkty wgniecenia, można odczytać wartość twardości.
11, Konwersja twardości: Zgodnie z normą krajową, automatycznie konwertuje wartość twardości między Brinellem, Rockwellem, Vickersem, Knoopem, wyświetlanie w czasie rzeczywistym.
12, Raport graficzny: Automatyczny zapis danych pomiarowych, automatyczne generowanie krzywych twardości-głębokości, zapis lub drukowanie krzywych twardości-głębokości i wszystkich pomiarów wgnieceń. Zapis lub drukowanie obrazu wgniecenia i aktualnej wartości twardości wgniecenia. Wszystkie raporty są zapisywane w pliku WORD.
13, Statystyka wyników: Eksportuje wielokrotne wyniki pomiarów wgnieceń do EXCEL i automatycznie liczy liczbę pomiarów, wartość maksymalną, wartość minimalną, wartość średnią, wariancję itp. twardości.
14, Sterowanie połączone: Poprzez interfejs komunikacyjny system wykrywa zmiany siły testowej, steruje wieżyczką, obciąża i odczytuje bezpośrednio.
15, Automatyczne przemieszczenie: Wyposażony w precyzyjny automatyczny stolik testowy X-Y.
16, Identyfikacja automatyczna: Wiodąca technologia automatycznej identyfikacji wgnieceń, odczyt D1 / D2 i wartości HV w 0,3 sekundy.
17, Stabilna wydajność: Wgniecenia niebędące lustrzanym polerowaniem, nierównomierne oświetlenie, niecentryczne mogą być odczytywane automatycznie.
18, Potężne funkcje: Takie jak odczyt ręczny, odczyt automatyczny, konwersja twardości, krzywa twardości-głębokości, obraz wgniecenia, raport obrazowo-tekstowy.
19, Łatwy w użyciu: Poprzez kalibrację bloku twardości, zgodny z nawykami użytkowników. Może być normalnie używany po półdniowym szkoleniu.
20, Odczyt automatyczny: Oryginalny algorytm odczytu automatycznego do automatycznego odczytu różnych wgnieceń z dużą prędkością i wysoką dokładnością.
21, Dobra powtarzalność: Jest to odczyt automatyczny z wysoką powtarzalnością i może spełnić wymagania profesjonalnych użytkowników.
22, Skanowanie automatyczne: Może automatycznie skanować krawędź i kształt próbki.
Specyfikacje systemu oprogramowania:
1. Komputer: Komputer Lenovo (pamięć 2G, dysk twardy 500G, ekran LCD 19 cali)
2. Drukarka atramentowa
3. System operacyjny: WIN7
4. Cyfrowy system obrazowania
Wysoka rozdzielczość: 130 milionów pikseli (1280 × 1024)
Szybka akwizycja: rozdzielczość 1280 × 1024: 25 FPS
Wysoka rozdzielczość: obrazy czarno-białe i lepsza klarowność.
Rozmiar powierzchni celu: 1/2 cala
5. Automatyczny stolik testowy X-Y
Rozmiar stołu: 100 × 100 × 50 mm
Maksymalny przesuw: 50 × 50 mm
Minimalny krok: Mniej niż 2 μm
Prędkość ruchu: Regulowana
Tryb sterowania: Sterowanie ręczne, sterowanie elektryczne, sterowanie komputerowe
6. Stolik testowy X-Y - tryb sterowania komputerowego
Ruch lokalizacyjny: Stolik testowy przesuwa się bezpośrednio do ustawień oprogramowania;
Ruch punktowy: Wybierz dowolny punkt próbki, przesuń pod wgłębnikiem;
Ruch kierunkowy: Kliknij osiem kierunków, aby przesunąć stolik testowy, a krok ruchu można ustawić;
Ruch dowolny: Kliknij dowolne kierunki, aby przesunąć stolik testowy i ułatwić użytkownikom przeglądanie powierzchni próbki;
Ruch zmienny prędkości: Istnieją dwie prędkości (szybka i wolna) podczas przesuwania stolika testowego, a prędkość jest opcjonalna i regulowana;
Inne funkcje: Ustawienie pozycji początkowej dowolnej, automatyczne resetowanie, ograniczenie mechaniczne i inne profesjonalne funkcje spełniające różne wymagania.
7. Metoda pomiaru
Tryb automatyczny — automatyczne przesuwanie stolika testowego (kierunek X i Y) + odczyt automatyczny
Tryb ręczny 1 — automatyczne obciążanie + pomiar ręczną linią kreśloną w okularze
Tryb ręczny 2 — ręczne przesuwanie stolika testowego + ręczne ustawianie ostrości + pomiar automatyczny / ręczny
8. Odczyt automatyczny / ręczny
Czas odczytu automatycznego: Czas odczytu pojedynczego wgniecenia wynosi około 300 milisekund;
Precyzja pomiaru automatycznego: 0,1 μm;
Powtarzalność pomiaru automatycznego: ±0,8%
Odczyt ręczny: Ręczny wybór, automatyczne wyszukiwanie punktów, pomiar 4 punktów, pomiar 2 przekątnych
9. Zapis / eksport wyników
Zapis / eksport danych pomiarowych i parametrów eksperymentalnych, w tym D1, D2, HV, X, Y itp.;
Zapis / eksport raportu krzywej efektywnej głębokości warstwy hartowanej;
Zapis / eksport obrazu.
Standardowa dostawa:
| Nazwa | Ilość | Nazwa | Ilość |
| Główny korpus instrumentu | 1 zestaw | 10×Cyfrowy okular pomiarowy | 1 szt. |
| Diamentowy wgłębnik Vickersa | 1 szt. | Obiektyw | 2 szt. |
| Zmotoryzowany stolik krzyżowy | 1 szt. | Kabel zasilający | 1 szt. |
| Śruba regulacyjna pozioma | 4 szt. | Poziomica | 1 szt. |
| Bezpiecznik 1A | 2 szt. | Lampa halogenowa 12V/15~20W | 1 szt. |
| Wewnętrzny klucz imbusowy 2,5 mm | 1 szt. | Śrubokręt | 1 szt. |
| Blok twardości | 2 szt. | Pokrowiec przeciwpyłowy | 1 szt. |
| Instrukcja obsługi | 1 kopia | ||
| Komputer (dysk twardy: 500G, pamięć: 2G, ekran LCD 19 cali) | 1 zestaw | Drukarka atramentowa | 1 zestaw |
| Kamera CCD | 1 zestaw | 1,5×Adapter | 1 szt. |
| Klucz USB | 1 szt. | Kable sterujące | 1 szt. |
| Kabel RS232 | 1 szt. | Skrzynka sterownicza zmotoryzowanego stolika | 1 szt. |
| Oprogramowanie pomiarowe | 1 szt. |
Metoda badania twardości Knoopa:
Metoda badania twardości Knoopa jest najczęściej stosowana do małych części, cienkich przekrojów lub badania głębokości nawęglania. Wgniecenie Knoopa jest bardzo małe, główne zastosowania są następujące:
badanie bardzo cienkich materiałów, takich jak folie, lub pomiar powierzchni części,
małe części lub małe obszary,
pomiar pojedynczych mikrostruktur,
pomiar głębokości nawęglania poprzez przekrojenie części i wykonanie serii wgnieceń w celu opisania profilu zmiany twardości.
Wgłębnik Knoopa to diament w kształcie piramidy, bardziej wydłużony lub prostokątny. Metoda Knoopa jest powszechnie stosowana, gdy wgniecenia są blisko siebie lub bardzo blisko krawędzi próbki.
Szerokość wgniecenia Knoopa może zapewnić większą rozdzielczość pomiaru, a wgniecenie jest również mniej głębokie. W związku z tym może być stosowana na bardzo cienkich materiałach.
![]()
