Ręczne i automatyczne oprogramowanie do pomiaru twardości metodą Vickersa / Knoopa Seria iVick z kamerą USB

Oprogramowanie do pomiaru Vickersa/Knoopa, ręczne i automatyczne, seria iVick z kamerą USB

Pobierz dane techniczne: Oprogramowanie iqualitrol Vickers iVick-U103

Krótkie wprowadzenie:

iqualitrol nowej generacji oprogramowanie do pomiaru Vickersa (Micro Vickersa)/Knoopa iVick z przyjaznym interfejsem użytkownika, wykorzystuje kamerę USB do szybkiego przechwytywania wideo i obrazów, obsługuje inspekcję głębokości warstwy wierzchniej poprzez analizę obrazu odcisku.

W tradycyjny sposób operatorzy oceniają wielkość odcisku za pomocą mikroskopów, ze względu na błędy wzroku, różni operatorzy uzyskują różne wyniki pomiarów dla tego samego odcisku. Natomiast za pomocą oprogramowania odcisk jest powiększany przez obiektyw o wysokiej rozdzielczości, a wielkość odcisku można uzyskać automatycznie za pomocą algorytmu przetwarzania obrazu.

Porównanie wersji iVick:

Główne cechy:

1, Łatwa kalibracja, kalibrację można wykonać zgodnie ze standardowymi blokami twardości. Można również wybrać dane kalibracji w zależności od siły testowej, ta funkcja wymaga zachowania tej samej siły testowej co tester twardości.

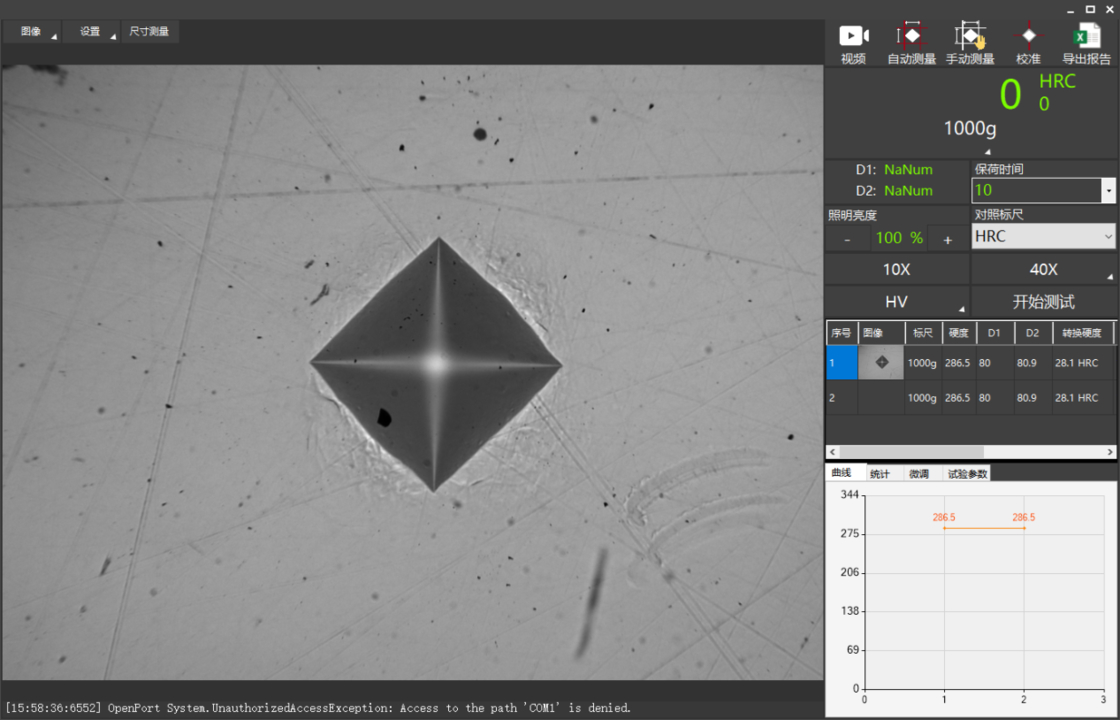

2, Automatyczny pomiar: Zastosuj technologię cyfrowego przetwarzania obrazu, oprogramowanie może automatycznie precyzyjnie znaleźć odcisk i obliczyć wartość twardości. Ręczna regulacja długości odcisku jest również dostępna, jeśli odcisk nie jest wyraźny.

3, Pomiar ręczny: Obsługa dwóch metod pomiaru ręcznego, kliknij cztery wierzchołki odcisku lub zmierz długość linii przekątnej.

4, Obsługa konwersji twardości pomiędzy 12 skalami twardości zgodnie z ASTM E140-05, korekcja wyników twardości powierzchni cylindrycznej, ustawienie górnej i dolnej granicy.

5, Wyświetlanie wyników twardości: Wyświetla długość przekątnej odcisku, wartość konwersji, wymaganą minimalną grubość próbki, minimalną odległość między dwoma odciskami i krawędź materiału do środka odcisku.

6, Raport z testu, eksport wyników testu z odciskiem do MS EXCEL lub WORD

7, Statystyki: Automatycznie oblicza wartość średnią, wariancję itp.

8, Inne funkcje: Obsługa pomiaru ręcznego, usuwanie wyniku pomiaru itp.
