Szczegóły Produktu:
Zapłata:
|
| Wyświetlacz: | Kolorowy ekran OLED | Tryb pomiaru: | I-E, E-E, ME-E, Auto |
|---|---|---|---|
| Tryb wyświetlania: | SKAN A, SKAN B | zakres prędkości: | 500-9999m/s |
| Rezolucja: | Rozdzielczość 0,001 mm | Skan: | Wyświetla całe echo RF lub półfalę |
| Podkreślić: | Ultradźwiękowy miernik grubości,ultradźwiękowy miernik grubości ekran OLED,ultradźwiękowy miernik grubości 0 |
||

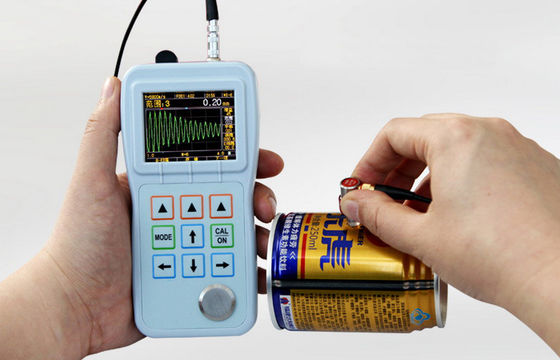

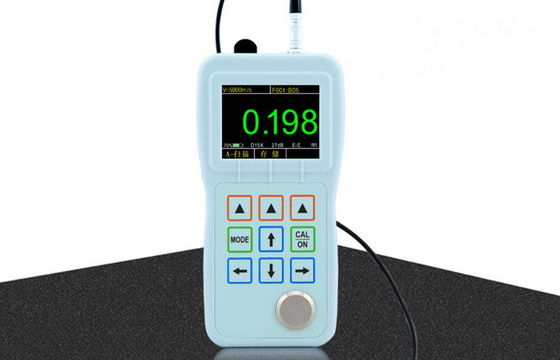

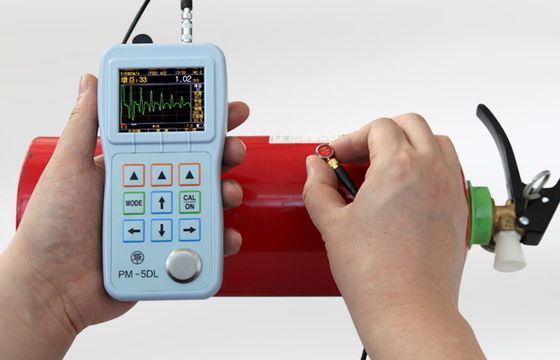

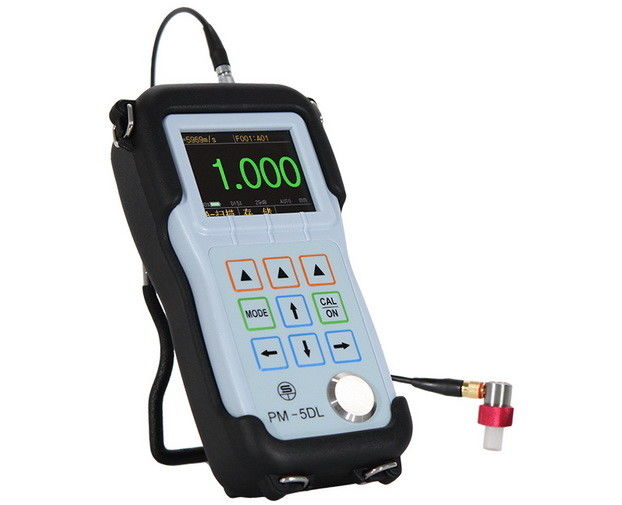

Ultradźwiękowy miernik grubości w trybie echa z ekranem OLED i rozdzielczością 0,001 mm
Główne cechy:
1. Wysoka precyzja, rozdzielczość 0,001 mm;
2. Analiza A w czasie rzeczywistym z regulowanym wzmocnieniem, zakresem, wygaszaniem itp.;
3. Szczególnie nadaje się do ultra cienkich elementów roboczych, może dokładnie i niezawodnie mierzyć do 0,2 mm;
4. Pomiar przez powłoki, np. powłoki na podłożu, grubość netto podłoża można zmierzyć bez usuwania powłok;
5. Unikalny tryb weryfikacji wielokrotnego echa, wszystkie wartości grubości zostały sprawdzone przez 3 do 9 odbić, co czyni wynik bardziej niezawodnym i dokładnym.
Specyfikacje techniczne:
| Wyświetlacz | 2,4-calowy kolorowy ekran OLED QVGA (320x240), kontrast 10000:1 |
| Tryby pomiaru | Tryb Interfejs-Echo (I-E): dla grubych materiałów |
| Tryb Echo-Echo (E-E): dla cienkich materiałów i pomiaru przez powłokę | |
| Tryb weryfikacji wielokrotnego echa (ME-E): Wszystkie wartości grubości zostały sprawdzone przez 3 do 9 odbić, co czyni wynik bardziej niezawodnym i dokładnym | |
| Tryb automatyczny: Instrument automatycznie wybiera tryb pomiaru w zależności od testowanego materiału | |
| Zakres pomiarowy (stal) | Tryb Interfejs-Echo: 1,5 mm - 27 mm |
| Tryb Echo-Echo: 0,25 mm - 13,5 mm | |
| Tryb weryfikacji wielokrotnego echa: 0,25 mm - 9 mm | |
| Tryb automatyczny: 0,25 mm - 27 mm | |
| Tryb wyświetlania |
A-SCAN: Wyświetla całe echo RF lub połówkową falę po wyprostowaniu |
|
B-SCAN: Analiza B w czasie rzeczywistym, wyświetla profil elementu roboczego |
|
|
Duża wartość grubości: Konwencjonalne wyświetlanie wartości grubości |
|
| Różnica/współczynnik ścieńczenia grubości: Wyświetla różnicę między rzeczywistą wartością grubości a ustawioną wartością grubości oraz procentową wartość ścieńczenia | |
| Minimalna/Maksymalna wartość: Wyświetla jednocześnie aktualną wartość grubości, wartość minimalną i maksymalną | |
| Wzmocnienie | Ciągle regulowane w czasie rzeczywistym, zakres regulacji 41 dB |
| Rozdzielczość pomiaru | 0,001 mm lub 0,01 mm (0,0001 cala lub 0,001 cala) |
| Zakres prędkości materiału | 500-9999 m/s, 0,0197-0,3937 cala/mikrosekundę |
| Ustawienie alarmu | Dynamiczna zmiana koloru wartości grubości, gdy zmierzona wartość przekroczy górny lub dolny limit ustawiony |
| Jednostki | Cal lub milimetr |
| Język | Chiński, angielski, francuski, niemiecki, japoński |
| Zasilanie | 2 baterie AA, czas pracy ponad 35 godzin |
| Wyłączenie urządzenia | Wybierz ZAWSZE WŁĄCZONY lub AUTO WYŁĄCZ po 5, 10 lub 20 minutach bezczynności |
| Temperatura pracy | -10°C ~ +50°C |
| Rozmiar | 153 mm × 76 mm × 37 mm (wys. × szer. × gł.) |
| Waga | 280 g z bateriami |
| Rejestrator danych | |
| Pojemność | 400 plików, 100 000 wartości grubości i 1000 grup przebiegów |
| Struktura plików | Plik siatkowy |
| Numer linii * Numer kolumny | 21*12 |
| Złącze komunikacyjne | Złącze USB 2.0 Full Speed |
| Oprogramowanie komunikacyjne | Oprogramowanie do przeglądania danych |
Standardowa dostawa:
| Ultradźwiękowy miernik grubości | 1 |
| Sonda | 1 |
| Kabel sondy | 1 |
| Kabel komunikacyjny | 1 |
| Walizka na urządzenie | 1 |
| Środek sprzęgający (nie wysyłany drogą lotniczą) | 1 |
| Bateria (nie wysyłana drogą lotniczą) | 2 |
| Oprogramowanie do komunikacji danych | 1 |
| Instrukcja obsługi, lista pakowania, karta gwarancyjna | 1 |
W każdym zastosowaniu ultradźwiękowego pomiaru, wybór miernika i przetwornika będzie zależał od mierzonego materiału, zakresu grubości, geometrii, temperatury, wymagań dotyczących dokładności oraz wszelkich szczególnych warunków, które mogą występować. Olympus NDT może dostarczyć szczegółowe informacje dla konkretnych zastosowań. Poniżej wymieniono główne czynniki, które należy wziąć pod uwagę.
Materiał: Rodzaj materiału i zakres mierzonej grubości są najważniejszymi czynnikami przy wyborze miernika i przetwornika.
Wiele powszechnych materiałów inżynieryjnych, w tym większość metali, ceramiki i szkła, bardzo wydajnie przewodzi ultradźwięki i można je łatwo mierzyć w szerokim zakresie grubości.
Większość tworzyw sztucznych szybciej pochłania energię ultradźwiękową i dlatego ma ograniczony maksymalny zakres grubości, ale w większości sytuacji produkcyjnych nadal można je łatwo mierzyć.
Guma, włókno szklane i wiele kompozytów może być znacznie bardziej tłumiących i często wymaga mierników o wysokiej penetracji z nadajnikami/odbiornikami zoptymalizowanymi do pracy o niskiej częstotliwości.
Grubość: Zakresy grubości będą również dyktować typ miernika i przetwornika, który powinien zostać wybrany. Ogólnie rzecz biorąc, cienkie materiały są mierzone przy wysokich częstotliwościach, a grube lub tłumiące materiały są mierzone przy niskich częstotliwościach.
Przetworniki z linią opóźniającą są często używane do bardzo cienkich materiałów, chociaż przetworniki z linią opóźniającą (i zanurzeniowe) będą miały ograniczony maksymalny mierzalny grubość ze względu na potencjalne zakłócenia od wielokrotności echa interfejsu.
W niektórych przypadkach obejmujących szerokie zakresy grubości i/lub wiele materiałów, może być wymagany więcej niż jeden typ przetwornika.
Geometria: Wraz ze wzrostem krzywizny powierzchni części, wydajność sprzężenia między przetwornikiem a badanym elementem jest zmniejszona, więc gdy promień krzywizny maleje, rozmiar przetwornika powinien być generalnie zmniejszony.
Pomiar na bardzo ostrych promieniach, szczególnie na krzywiznach wklęsłych, może wymagać specjalnie ukształtowanych przetworników z linią opóźniającą lub bezkontaktowych przetworników zanurzeniowych dla prawidłowego sprzężenia akustycznego. Przetworniki z linią opóźniającą i zanurzeniowe mogą być również używane do pomiarów w rowkach, wnękach i podobnych obszarach o ograniczonym dostępie.
Temperatura: Zwykłe przetworniki kontaktowe mogą być generalnie używane na powierzchniach do około 125°F lub 50°C. Użycie większości przetworników kontaktowych na gorętszych materiałach może spowodować trwałe uszkodzenie z powodu efektów rozszerzalności cieplnej.
W takich przypadkach należy zawsze stosować przetworniki z linią opóźniającą z liniami opóźniającymi odpornymi na ciepło, przetworniki zanurzeniowe lub przetworniki dwuelementowe wysokotemperaturowe.
Odwrócenie fazy: Istnieją sporadyczne zastosowania, w których materiał o niskiej impedancji akustycznej (gęstość pomnożona przez prędkość dźwięku) jest połączony z materiałem o wyższej impedancji akustycznej.
Typowe przykłady obejmują powłoki z tworzyw sztucznych, gumy i szkła na stali lub innych metalach oraz powłoki polimerowe na włóknie szklanym. W tych przypadkach echo z granicy między dwoma materiałami będzie odwrócone fazowo lub odwrócone w stosunku do echa uzyskanego z granicy powietrza.
Ten warunek można zazwyczaj uwzględnić poprzez prostą zmianę ustawień w urządzeniu, ale jeśli nie zostanie wzięty pod uwagę, odczyty mogą być niedokładne.
Dokładność: Wiele czynników wpływa na dokładność pomiaru w danym zastosowaniu, w tym prawidłowa kalibracja urządzenia, jednorodność prędkości dźwięku w materiale, tłumienie i rozpraszanie dźwięku, chropowatość powierzchni, krzywizna, słabe sprzężenie akustyczne i równoległość tylnej ściany.
Wszystkie te czynniki należy wziąć pod uwagę przy wyborze miernika i przetwornika. Przy prawidłowej kalibracji pomiary można zazwyczaj wykonać z dokładnością +/- 0,001" lub 0,01 mm, a w niektórych przypadkach dokładność może wynosić 0,0001" lub 0,001 mm.
Dokładność w danym zastosowaniu można najlepiej określić za pomocą wzorców referencyjnych o precyzyjnie znanej grubości. Ogólnie rzecz biorąc, mierniki wykorzystujące przetworniki z linią opóźniającą lub zanurzeniowe do pomiarów w trybie 3 są w stanie najdokładniej określić grubość elementu.
