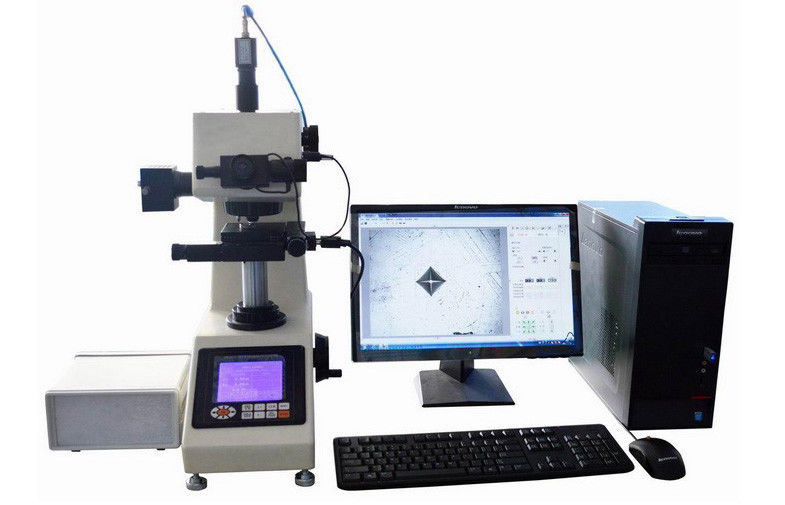

Oprogramowanie sterowanie półautomatyczna Micro Vickers Hardness Testing Machine iqualitrol iVick-453MC2

Oprogramowanie sterowanie Półautomatyczna Micro Vickers Hardness Testing Machine iqualitrol iVick-453MC2 400x powiększenie

Pobierz dane techniczne:iqualitrol Mikrotester twardości iVick-453MC2

Krótkie wprowadzenie:

iqualitrol iVick-453MC2 Automatic Micro Vickers Hardness Tester jest zintegrowany z kilkoma nowymi technologiami, takimi jak obrazowanie optyczne, przemieszczanie mechaniczne, sterowanie elektroniczne, obrazowanie cyfrowe,analiza obrazu, przetwarzanie komputerowe i tak dalej.

iVick-453MC2 steruje czujnikiem twardości Micro Vickers i automatycznym stołem badawczym za pomocą komputera i wyświetla obraz odchylenia na ekranie komputera.

Za pomocą automatycznego odczytu i ręcznego odczytu, dokładnie mierzy twardość HV, głębokość twardnienia, grubość folii,odległość między dwoma punktami metali i niektórych materiałów niemetalicznych oraz różnych folii.

System ten przełamuje tradycyjną metodę testowania, realizuje test twardości półautomatyczny, wysokiej precyzji,wysoka powtarzalność, i jest ważnym sprzętem do analizy materiałów.

Specyfikacje techniczne:

Funkcja oprogramowania:

Połączenie systemu: za pośrednictwem interfejsu komunikacyjnego realizuje połączenie między systemem a testerem twardości.

Połączenie ciśnienia: podczas konwersji siły badawczej system wykrywa zmianę siły badawczej i wyświetla ją w czasie rzeczywistym.

Łączenie wieżyczki: oprogramowanie kontroluje przesunięcie pomiędzy obiektywem a wciągaczem bez ręcznego sterowania.

Łączenie ładowania: oprogramowanie kontroluje ładowanie bez ręcznego sterowania.

Łączenie pomiarowe: oprogramowanie kontroluje wieżę, ładowanie i bezpośrednie odczytywanie wartości twardości Vickers.

Połączenie źródła światła: ręczne ustawienie.

Zbieranie obrazu: wyświetlanie obrazu twardości w czasie rzeczywistym, przechowywanie i drukowanie obrazu.

Automatyczne pomiar: automatycznie znaleźć cztery wierzchołki odchylenia z szybką prędkością i dokładnymi danymi, istnieje wiele profesjonalnych algorytmów, które są odpowiednie do różnych odchylenia.Po załadowaniu ciągle i natychmiast mierzy na określonych współrzędnych.

Automatyczne wyszukiwanie punktów: system automatycznie znajduje najlepsze wierzchołki w pobliżu czterech wierzchołków wcięcia, znacznie zmniejsza ludzki błąd.

Pomiar przekątny: kliknij w lewym górnym i prawym dolnym rogu wcięcia, możesz odczytać wartość twardości.

Cztery punkty pomiaru: Kliknij cztery punkty wcięcia i możesz odczytać wartość twardości.

Konwersja twardości: zgodnie ze standardem krajowym, automatycznie konwersja wartości twardości między Brinell, Rockwell, Vickers, Knoop, wyświetlacz w czasie rzeczywistym.

Raport graficzny: Automatyczne zapisy danych pomiarowych, automatyczne generowanie krzywych głębokości twardości, zapisywanie lub drukowanie krzywych głębokości twardości i wszystkich pomiarów wgłębienia.Zapisz lub wydrukuj obraz wcięcia i aktualną wartość twardości wcięciaWszystkie raporty są zapisywane w pliku WORD.

Statystyki wyników: Wydaj wielokrotne wyniki pomiarów odchyleń za pomocą programu EXCEL i automatycznie policz liczbę pomiarów, wartość maksymalną, wartość minimalną, wartość średnią, wariancję itp.o twardości.

Kontrola połączenia: za pośrednictwem interfejsu komunikacyjnego system odbiera zmiany siły badawczej, kontroluje wieżę, ładuje i odczytuje bezpośrednio.

Automatyczne przemieszczanie: wyposażone w precyzyjny automatyczny stół badawczy X-Y.

Automatyczna identyfikacja: wiodąca technologia identyfikacji automatycznej z odchyleniem, odczytywanie wartości D1/D2 i HV w 0,3 sekundy.

Stabilna wydajność: Wgłębienie polerowania bez lustra, nierównomierne światło, nie w środku można odczytywać automatycznie.

Mocne funkcje: takie jak odczytywanie ręczne, odczytywanie automatyczne, konwersja twardości, krzywa głęboko-twardoczystości, odchylenie obrazu, raport obrazu i tekstu.

Łatwe w obsłudze: poprzez kalibrację bloku twardości, zgodnie z nawykami użytkowników.

Automatyczne odczytywanie: oryginalny algorytm automatycznego odczytu, który automatycznie odczytuje różne odchylenia z dużą prędkością i dokładnością.

Dobra powtarzalność: jest automatycznie odczytywana z wysoką powtarzalnością i może spełniać wymagania profesjonalnych użytkowników.

Automatyczne skanowanie: może automatycznie skanować krawędź i kształt próbki.

Parametry komputera:

1Komputer: komputer Lenovo (2G pamięci, 500G dysku twardym, 19-calowy ekran LCD)

2Drukarka atramentowa

3System operacyjny: WIN XP, WIN7

4System obrazowania cyfrowego

Wysoka rozdzielczość: 130 milionów pikseli (1280×1024)

Wysokiej prędkości akwizycja: rozdzielczość 1280×1024: 25 FPS

Wysoka rozdzielczość: czarno-białe obrazy są lepsze.

Rozmiar powierzchni celu: 1/2 cala

5. Automatyczny stół badawczy X-Y

Rozmiar stołu: 100×100×50 mm

Maksymalna przebiegłość: 50×50 mm

Minimalny krok: Mniej niż 2 μm

Prędkość ruchu: regulowana

Tryb sterowania: sterowanie ręczne, sterowanie elektryczne, sterowanie komputerowe

6. Tabela badawcza X-Y - tryb sterowania komputerowego

Przesunięcie miejsca: stół badawczy przenosi się bezpośrednio do ustawień oprogramowania;

Przesunięcie punktu: wybierz dowolny punkt próbki, przeniesiony do dolnej części wciągacza;

ruch kierunkowy: kliknij osiem kierunków, aby poruszyć się stołem badawczym i ustawić ruchomy krok;

Wybór ruchu: kliknij dowolne kierunki, aby poruszać się stołem badawczym i ułatwić użytkownikom poruszanie się po powierzchni próbki;

Zmienna prędkość ruchu: podczas przesuwania stołu badawczego istnieją dwie prędkości (szybkie i powolne), a prędkość jest opcjonalna i regulowana;

Inne funkcje: Wyborne ustawienie oryginalnej pozycji, automatyczne zresetowanie, ograniczenie mechaniczne i inne profesjonalne funkcje spełniające różne wymagania.

7. Metoda pomiaru

Tryb automatyczny→Automatyczny ruch stołu badawczego (w kierunku X i Y) + automatyczne odczytywanie

Tryb ręczny 1 Załadunek automatyczny + ręczne pomiar linii na okularze

Tryb ręczny 2 ∆Ręczne przesuwanie stołu badawczego + ręczne ustawienie ostrości + automatyczne / ręczne pomiary

8Automatyczne / ręczne odczytywanie

Automatyczny czas odczytu: czas odczytu pojedynczego wgniecenia wynosi około 300 milisekund;

Automatyczna dokładność pomiaru: 0,1 μm;

Automatyczna powtarzalność pomiarów: ±0,8%

Odczyt ręczny: ręczny wybiór, automatyczne punkty wyszukiwania, pomiar w 4 punktach, pomiar diagonalny 2

9. Zapisz / wydaj wyniki

dane pomiarowe zapisywane/wyprowadzone oraz parametry eksperymentalne, w tym D1, D2, HV, X, Y itp.;

Zapisz / wydaj raport o krzywej głębokości warstwy twardnienia;

Zapisz / wyślij obraz.
