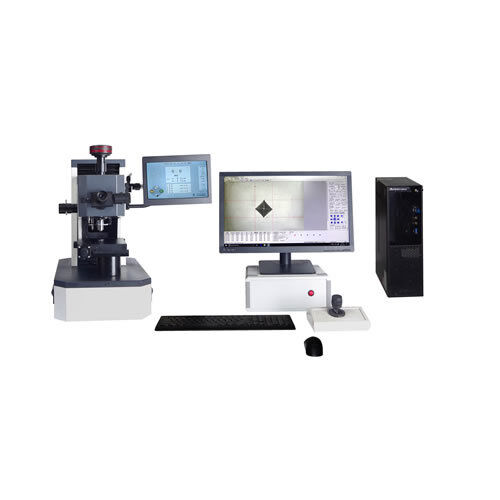

Automatyczny tester twardości Micro Vickers z konstrukcją podnoszącą indenter JMHVS-1000XYZ
Pobierz dane techniczne: Tester twardości Micro Vickers JMHVS-1000XYZ
Krótkie wprowadzenie:
Automatyczny precyzyjny tester twardości Micro Vickers iqualitrol JMHVS-1000XYZ wyposażony jest w konstrukcję podnoszącą indenter. Jest szczególnie odpowiedni do testowania dużych elementów obrabianych. Ponadto charakteryzuje się dobrą niezawodnością, łatwością obsługi i intuicyjnością.
JMHVS-1000XYZ wykorzystuje programowanie komputerowe, wysokowydajny system pomiaru optycznego i technologię sterowania pętlą zamkniętą czujników.
JMHVS-1000XYZ wyposażony jest w automatyczny system analizy obrazu wgniecenia, który może nie tylko fotografować i mierzyć wgniecenia oraz obserwować strukturę metalograficzną materiałów, ale także mierzyć głębokość warstwy utwardzonej elementu obrabianego poprzez planowanie ścieżki.
Nadaje się do pomiaru twardości Vickersa cienkich próbek, powłok powierzchniowych i innych materiałów kruchych, takich jak szkło, ceramika, agat, kamienie szlachetne itp.
Specyfikacje techniczne:
| Model | JMHVS-1000XYZ |
| Siły badawcze | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1kgf |
| 0,098N, 0,245N, 0,49N, 0,98N, 1,96N, 2,94N, 4,9N, 9,8N | |
| Standardy wykonawcze | GBT4340, ISO 6507, ASTM E92 |
| Sterowanie obciążeniem | Automatyczne ładowanie, utrzymywanie i rozładowywanie |
| Platforma XY i oś Z |
Zmotoryzowana platforma XY i ogniskowanie osi Z: 1, podróż XY 50mm*50mm, rozmiar 200mmX180mm, powtarzalność< 2um, rozdzielczość ruchu XY Z 2um 2, prędkość ruchu XY Z jest regulowana 3, kliknij myszą, aby sterować ruchem, lub wprowadzając odległość do przemieszczenia; 4, obsługa ruchu za pomocą joysticka, zapewnia terminowe informacje zwrotne o lokalizacji mobilnej |
| Tryby ładowania i ustawienia ścieżki |
Wiele metod zapewnia użytkownikom uzyskanie satysfakcjonujących wyników pomiarów nawet wtedy, gdy próbka nie jest umieszczona pionowo lub poziomo. Metoda dwupunktowa: Kliknij dowolne dwa punkty na obrazie próbki, aby określić kierunek ruchu stołu; |
| Automatyczny pomiar | Automatyczne ładowanie punkt po punkcie wzdłuż ustawionej ścieżki ładowania, automatyczne ogniskowanie i automatyczny pomiar wgnieceń w celu obliczenia wartości twardości oraz wykreślenie krzywej utwardzania; |
| Kamera i kalibracja |
1, kamera CMOS USB 3MP; 2, obsługa kalibracji za pomocą bloków twardości i mikrometrów 3, w celu poprawy dokładności pomiaru, różne siły badawcze mogą być kalibrowane oddzielnie, a system ładuje je automatycznie. |
| Konwersja i kompensacja twardości | Zgodne z ASTM E140 |
| Statystyki danych | Automatyczne obliczanie średniej twardości, wariancji itp. |
| Algorytm pomiarowy | 1. Wiodąca technologia automatycznego odczytu — Wiodąca technologia automatycznego odczytu zapewnia nie tylko wyniki subpikselowe, o wysokiej precyzji i wysokiej powtarzalności, ale jest również odpowiednia dla ogólnych obrazów wgnieceń, w tym tych z lekką rdzą, zadrapaniami, nierównym oświetleniem lub łagodną korozją, z niezwykle szybką prędkością pomiaru; 2. Unikalna technologia ręcznego wyboru punktów i automatycznego wyszukiwania punktów — Użytkownicy mogą z grubsza wybrać punkty w pobliżu czterech rogów wgniecenia, a system automatycznie określa najlepsze pozycje narożników do bezpośredniego odczytu; spełnia to nawyki ogólnych użytkowników, jednocześnie znacznie zmniejszając ich obciążenie pracą; 3. Ogólne metody pomiaru ręcznego — W tym pomiar 4-rożny, pomiar 2-przekątnych itp. W przypadku pomiaru 4-rożnego, cztery rogi można wybrać w dowolnej kolejności, co jest wygodne dla użytkowników. |
| Krzywa utwardzania | Automatyczne wykreślanie krzywej utwardzania |
| Przechowywanie danych | Oryginalne dane pomiarowe i obrazy mogą być zapisywane w dokumencie w celu późniejszego wyszukiwania i drukowania raportów; jeden plik przechowuje wszystkie dane z jednego pomiaru. |
| Raport z testu | Automatyczne generowanie raportów w formacie WORD lub EXCEL; formaty raportów można dostosować; standardowe formaty obejmują wartości twardości dla każdego punktu pomiarowego, wartości statystyczne, obrazy wgnieceń i krzywe utwardzania itp. |
| Twardość Knoopa | Obsługa testu twardości Knoopa |
| Rozdzielczość | 0,01μm |
| Zakres twardości | 5-3000HV |
| Powiększenia | 100X |
| 400X | |
| Wieżyczka | Automatyczna wieżyczka |
| Skale konwersji | HRHBHV |
| Czas przytrzymania | 5-60 sekund |
| Kowadło X-Y | Rozmiar: 100*100mm, podróż: 25*25mm |
| Przestrzeń pionowa | 180mm |
| Głębokość gardzieli | 110mm |
| Zasilanie | AC220V±5%, 50-60Hz |
| Wymiary | 490*350*540mm |
| Waga | 60kg |
Główne cechy:
1, sterowanie ruchem próbki XYZ: System obsługuje zmotoryzowany ruch stołu próbki XY i sterowanie osią Z; w tym sterowanie ręczne, sterowanie zmotoryzowane (sterowanie joystickiem) i sterowanie automatyczne (sterowanie oprogramowaniem). Kierunki X-Y mogą poruszać się synchronicznie. Sterowanie zmotoryzowane wykorzystuje trójwymiarowy joystick, zaprojektowany zgodnie z zasadami ergonomii, prosty i wygodny, działa do woli.
2, sterowanie oprogramowaniem i tryby ładowania:
2.1, ładowanie przez ruch pozycjonujący: Stół przesuwa się bezpośrednio do pozycji ustawionej w oprogramowaniu w celu załadowania.
2.2, ładowanie przez ruch w ustalonym punkcie: Wybierz dowolny punkt na próbce, przesuń go pod indenter i załaduj.
2.3, ładowanie przez ruch kierunkowy: Użyj kliknięć myszą, aby sterować ruchem stołu w dowolnym z ośmiu kierunków; wielkość kroku ruchu można ustawić i zastosować obciążenie.
2.4, ładowanie w dowolnej pozycji: Przeciągnij stół myszą, aby poruszać się w dowolnym kierunku, pozwalając użytkownikowi na przeglądanie powierzchni próbki; punkt ładowania można ustawić w dowolnej pozycji.
3, ruch ze zmienną prędkością: Podczas ruchu platformy dostępne są pięć poziomów prędkości.
4, inne funkcje: Ustawianie dowolnego początku, automatyczne resetowanie, ograniczenia mechaniczne i inne funkcje profesjonalne spełniające różne wymagania.
5, w pełni automatyczna obsługa: System automatycznie porusza się po zaprogramowanej ścieżce wielopunktowej, automatycznie obraca wieżyczkę, automatycznie ładuje, automatycznie ogniskowanie i automatycznie mierzy, jednocześnie automatycznie kreśląc krzywą utwardzania.
6, konwersja, korekta i skuteczne weryfikacja wartości twardości: System może konwertować zmierzone wartości twardości micro Vickers na inne skale twardości, takie jak HB, HR itp.; może również skutecznie weryfikować wartości pomiarowe próbki.
