Szczegóły Produktu:
Zapłata:
|
Zakres: | Zakres twardości 1HV ~ 2967HV | Tryb testowy: | HV, opcjonalnie HK |
---|---|---|---|
Wieżyczka: | Zmotoryzowana wieżyczka | Cel: | 10x (obserwacja), 40x (zmierz) |
pionowy: | 100mm | poziomy: | 98MM |
High Light: | 100mm maszyna do badania twardości mikro vickersa,automatyczny tester twardości mikro |

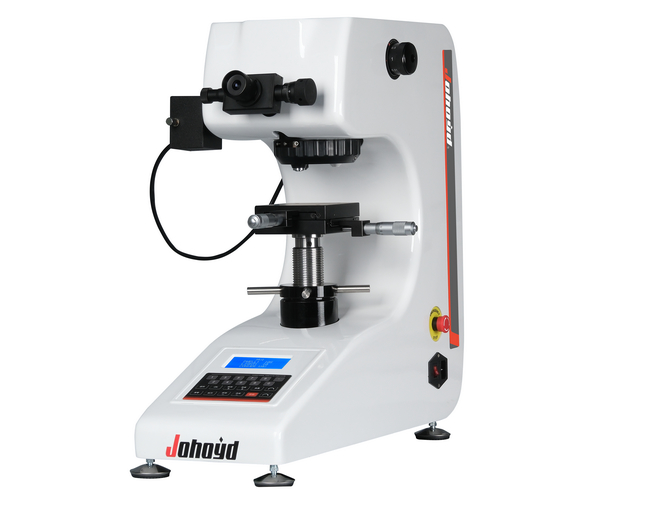

Przestrzeń pionowa 100 mm Auto Turret Micro Vickers Tester twardości z 10X okular
Pobierz dane techniczne:iqualitrol Micro Vickers Tester twardości HV-1000Z
Krótkie wprowadzenie:
1, iqualitrol HV-1000Z Motorized Turret Micro Vickers tester twardości przyjmuje unikalną precyzyjną konstrukcję optyki, mechanicznych i elektrycznych funkcji, uczynić wgniecenie obraz wyraźniejszy,i uzyskać dokładniejsze pomiary.
2, HV-1000Z może bezpośrednio wyświetlać tryb badania, siłę badania, czas pobytu, numery badania, skalę konwersji na ekranie,wystarczy wprowadzić linię przekątną wcięcia, aby uzyskać wartość twardości i wyświetla na ekranie.
3, HV-1000Z jest dostępny do zainstalowania opcjonalnego wkładnika Knoop do pomiaru twardości Knoop, wsparcie do wyposażenia systemu automatycznego pomiaru obrazu CCD.
Zakres zastosowań:
Odpowiednie do metali żelaznych, metali innych niż żelaza, cienkiej sekcji IC, powłok, metali warstwowych; szkła, ceramiki, achatu, kamieni szlachetnych, cienkiej sekcji plastikowej itp.;badania twardości, takie jak badania na głębokości i trapezji warstw węglowodanych i tłumienia twardych warstw.
Specyfikacja techniczna:
Model | HV-1000Z | |
Siła badawcza | Gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N | |
Zakres badań | 1HV~2967HV | |
Tryb testowania | HV, HK (nieobowiązkowe wciągacz i blok badawczy) | |
Metoda załadunku | Automatyczne (ładowanie/wyładowanie/wyładowanie) | |
Wieża | Motoryzowana wieża | |
Skala konwersji | W odniesieniu do danych dotyczących ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka ryzyka | |
Celem | 10X (Obserwacja), 40X (Środek) | |
Okular | 10X Czytanie mikroskopem | |
Całkowite powiększenie | 100x, 400x. | |
Rozstrzygnięcie | 00,25 μm | |
Czas pobytu | 0 ~ 60 | |
Źródło światła | Lampa halogenowa | |
Tabela badań X-Y | Rozmiar: 100×100 mm; Podróż: 25×25 mm; Rozdzielczość: 0,01 mm | |
Maksymalna wysokość próbki | 100 mm | |
Głowa | 98 mm | |
Zasilanie | AC220V/50Hz/1Ph, AC110V/60Hz/1Ph | |
Wykonanie standardu | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
Wymiar | 480×325×545 mm, wymiar opakowania: 600×360×800 mm | |
Waga | Masa netto: 31 kg, masa brutto: 44 kg |
Wykaz opakowań:
Nazwa | Kty | Nazwa | Kty |
Główna część przyrządu | 1 zestaw | 10x Mikroskop odczytujący | 1 proc. |
Diament Micro Vickers Indenter | 1 proc. | 10x, 40x Cel | każdy 1 pc |
Waga | 6 sztuk | Oś masy | 1 proc. |
Tabela badań krzyżowych | 1 proc. | Tabela badawcza płaskiego zaciskania | 1 proc. |
Stół badawczy na cienkie próbki | 1 proc. | Tabela badawcza zaciskania włókna | 1 proc. |
Skrut regulacyjny poziomy | 4 sztuk | Poziom | 1 proc. |
bezpiecznik 1A | 2 sztuk | Lampa halogenowa 12V/15~20W | 1 proc. |
Kabel zasilania | 1 proc. | Kierowca śruby | 2 sztuk |
Blok twardości 400-500 HV0.2 | 1 proc. | Blok twardości 700~800 HV1 | 1 proc. |
Przeciwpylenia | 1 proc. | Wskazówka obsługi | 1 egzemplarz |
Metoda badania twardości Vickers:
Metoda badania twardości Vickers polega na wciąganiu materiału testowego diamentowym wciągaczem,w postaci prostokątnej piramidy z kwadratową podstawą i kątem 136 stopni między przeciwległymi stronami poddane obciążeniu od 1 do 100 kgfCałe obciążenie jest normalnie stosowane przez 10 do 15 sekund.
Dwie przekątnie wcięć pozostałe na powierzchni materiału po usunięciu obciążenia mierzone są za pomocą mikroskopu i oblicza się ich średnią.Obszar powierzchni nachylonej wgłębienia jest obliczanyTwardość Vickera jest współczynnikiem otrzymanym przez podzielenie obciążenia kgf przez powierzchnię wgniecenia w mm kwadratowym.
Po ustaleniu średniej przekątnej wgłębienia twardość Vickera można obliczyć na podstawie wzoru, ale wygodniejsze jest użycie tabel konwersji.
Twardość Vickera powinna być zgłaszana jako 800 HV/10, co oznacza, że twardość Vickera wynosząca 800 została uzyskana przy użyciu siły 10 kgf.Kilka różnych ustawień obciążenia daje praktycznie identyczne liczby twardości na jednolitym materiale, co jest znacznie lepsze niż arbitralna zmiana skali za pomocą innych metod badania twardości.
Zaletą testu twardości Vickers jest możliwość wykonania bardzo dokładnych odczytów, a dla wszystkich rodzajów metali i obróbki powierzchni używany jest tylko jeden rodzaj wciągacza.Chociaż całkowicie dostosowany i bardzo precyzyjny do testowania najmiększych i twardszych materiałów, przy różnych obciążeniach, maszyna Vickers jest jednostką stojącą na podłodze, która jest droższa niż maszyny Brinell lub Rockwell.
