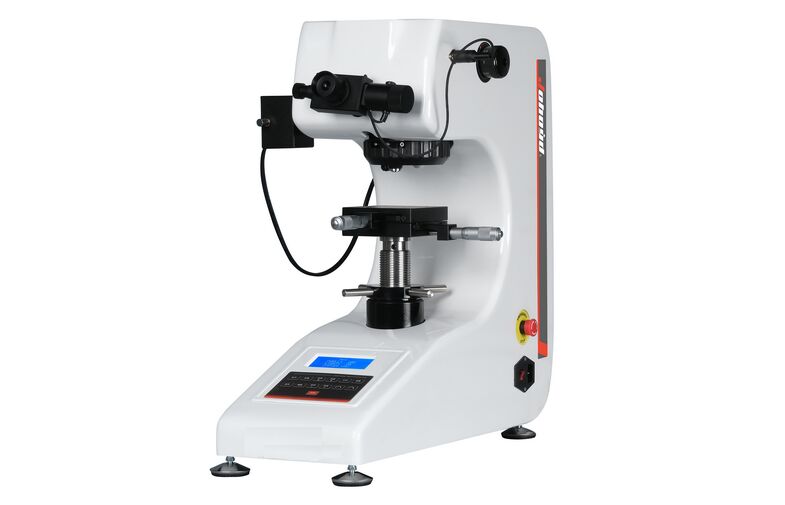

Cyfrowy tester twardości Micro Vickers z okularem 10X z automatyczną wieżyczką i systemem wizyjnym

Cyfrowy 10X okular Micro Vickers Tester twardości z ręczną wieżycą i C-MOUNT

Pobierz dane techniczne:
iqualitrol Micro Vickers Tester twardości HVS-1000

Charakterystyka:

iqualitrol HVS-1000Z Digital Micro Vickers tester twardości przyjmuje unikalną precyzyjną konstrukcję optyki, funkcji mechanicznych i elektrycznych, uczynić wgłębienie obrazu wyraźniejsze,i uzyskać dokładniejsze pomiary.

Z cyfrowym okularem pomiarowym nie ma potrzeby sprawdzania tabeli ani wprowadzania przekątnej wgłębienia, może bezpośrednio wyświetlać tryb badania, siłę badawczą, długość wgłębienia, czas pobytu,liczby badań i skali konwersji.

Dopóki po zmierzeniu długości odchylenia naciśnij przycisk okulara, może on automatycznie uzyskać wartość twardości i wyświetlić na ekranie.

Wyniki badań można drukować za pomocą wbudowanej drukarki oraz za pomocą interfejsu RS232 do podłączenia do komputera.

Dostępny do zainstalowania opcjonalnego wciągacza Knoop do pomiaru twardości Knoop.

Wsparcie do wyposażenia opcjonalnego urządzenia do pomiaru wideo LCD i automatycznego systemu pomiaru obrazu CCD.

Specyfikacje techniczne:

Wykaz opakowań:

Zakres zastosowań:

Odpowiednie do metali żelaznych, metali innych niż żelaza, cienkiej sekcji IC, powłok, metali ply; szkła, ceramiki, achatu, kamieni szlachetnych, cienkiej sekcji plastikowej itp.;badania twardości, takie jak badania na głębokości i trapezji warstw węglowodanych i tłumienia twardych warstw.

Metoda badania twardości Vickers polega na wciąganiu materiału testowego diamentowym wciągaczem,w postaci prostokątnej piramidy o kwadratowej podstawie i kącie 136 stopni między przeciwległymi twarzami, poddane obciążeniu od 1 do 100 kgfCałe obciążenie jest normalnie stosowane przez 10 do 15 sekund.

Dwie przekątnie wcięć pozostałe na powierzchni materiału po usunięciu obciążenia mierzone są za pomocą mikroskopu i oblicza się ich średnią.Obszar powierzchni nachylonej wgłębienia jest obliczanyTwardość Vickera jest współczynnikiem otrzymanym przez podzielenie obciążenia kgf przez powierzchnię wgniecenia w mm kwadratowym.

Po ustaleniu średniej przekątnej wgłębienia twardość Vickera można obliczyć na podstawie wzoru, ale wygodniejsze jest użycie tabel konwersji.

Twardość Vickera powinna być zgłaszana jako 800 HV/10, co oznacza, że twardość Vickera wynosząca 800 została uzyskana przy użyciu siły 10 kgf.Kilka różnych ustawień obciążenia daje praktycznie identyczne liczby twardości na jednolitym materiale, co jest znacznie lepsze niż arbitralna zmiana skali za pomocą innych metod badania twardości.

Zaletą testu twardości Vickers jest możliwość wykonania bardzo dokładnych odczytów, a dla wszystkich rodzajów metali i obróbki powierzchni stosowany jest tylko jeden rodzaj wciągacza.Chociaż całkowicie dostosowany i bardzo precyzyjny do testowania najmiększych i twardszych materiałów, przy różnych obciążeniach, maszyna Vickers jest jednostką stojącą na podłodze, która jest droższa niż maszyny Brinell lub Rockwell.
